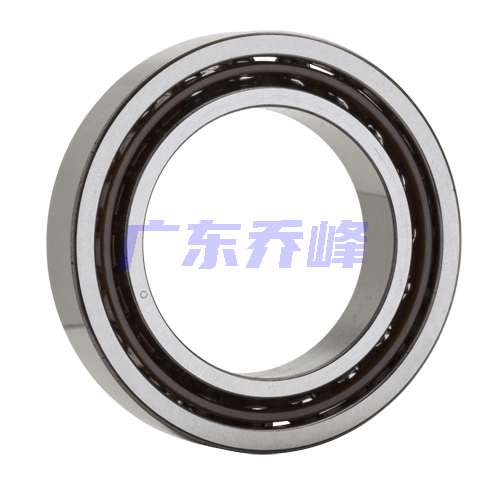

NTN-SNR MLCH7007CVUJ74S軸承代號說明
M
L
C
H
7
0
0
7
C
V
U
J
7
4
S
ML：高轉速高精度角接觸軸承
CH：陶瓷球
7：角接觸球軸承
0：尺寸系列：10系列
07：內徑：35 mm
C：接觸角 17o
V：高精度
U：通用單列軸承
J7：輕微預緊
4S：P4S高轉速精度，ISO 4級（相當于ABEC 7）
ML：
高轉速高精度角接觸軸承
CH：
陶瓷球
7：
角接觸球軸承
0：
尺寸系列：10系列
07：
內徑：35 mm
C：
接觸角 17o
V：
高精度
U：
通用單列軸承
J7：
輕微預緊
4S：
P4S高轉速精度，ISO 4級（相當于ABEC 7）
NTN-SNR MLCH7007CVUJ74S軸承技術規格
| 類型 | 混合陶瓷角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 極限轉速-油潤滑 | 57200轉/分鐘 |
| 極限轉速-脂潤滑 | 33000轉/分鐘 |
| 精度 | ISO Class 4 |
| 結構 | 單列 |
| 預緊力 | 輕型 |
| 基本額定靜載荷 | 702 lbf 3100 N 3.10 kN |
| 基本額定動載荷 | 2363 lbf 10500 N 10.50 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR MLCH7007CVUJ74S軸承尺寸規格
| 單列混合陶瓷角接觸球軸承，高精度 - 尺寸 | |
| d | 1.3780 in 35.000 mm |
| D | 2.4409 in 62.000 mm |
| B | 0.5512 in 14.000 mm |
| r2 max | 0.0394 in 1.000 mm |
| r3 max | 0.0118 in 0.300 mm |
| 接觸角 | 17 o |
| a（負荷中心） | 0.5118 in 13.000 mm |
| d2 | 1.6339 in 41.500 mm |
| d3 | 1.7008 in 43.200 mm |
| D1 | 2.0276 in 51.500 mm |
| D4 | 2.1102 in 53.600 mm |
| D5 | 0.1220 in 1.7559 mm |
| E | 3.100 in 44.600 mm |
| 雙列寬度 | 1.1024 in 28.000 mm |
| 三列寬度 | 1.6535 in 42.000 mm |
| 四列寬度 | 2.2047 in 56.000 mm |

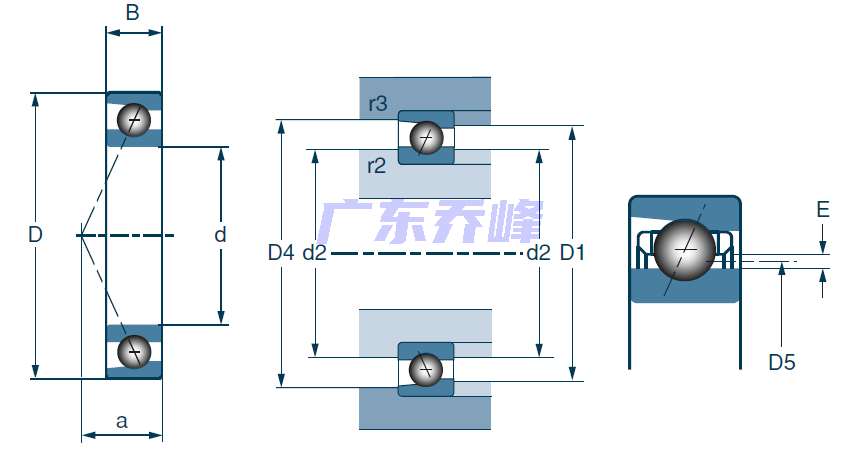

NTN-SNR MLCH7007CVUJ74S軸承尺寸圖
