NTN-SNR ML71913CVUJ74S軸承代號說明
M
L
7
1
9
1
3
C
V
U
J
7
4
S
ML：高轉速高精度角接觸軸承
7：角接觸球軸承
19：尺寸系列：19系列
13：內徑：65 mm
C：接觸角 17o
V：高精度
U：通用單列軸承
J7：輕微預緊
4S：P4S高轉速精度，ISO 4級（相當于ABEC 7）
ML：
高轉速高精度角接觸軸承
7：
角接觸球軸承
19：
尺寸系列：19系列
13：
內徑：65 mm
C：
接觸角 17o
V：
高精度
U：
通用單列軸承
J7：
輕微預緊
4S：
P4S高轉速精度，ISO 4級（相當于ABEC 7）
NTN-SNR ML71913CVUJ74S軸承技術規格
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 30500轉/分鐘 |
| 極限轉速-脂潤滑 | 19000轉/分鐘 |
| 精度 | ISO Class 4 |
| 結構 | 單列 |
| 預緊力 | 輕型 |
| 基本額定靜載荷 | 719 lbf 3200 N 3.20 kN |
| 基本額定動載荷 | 3960 lbf 17600 N 17.60 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR ML71913CVUJ74S軸承尺寸規格
| 高速單列角接觸球軸承，高精度 - 尺寸 | |
| d | 2.5591 in 65.000 mm |
| D | 3.5433 in 90.000 mm |
| B | 0.5118 in 13.000 mm |
| r2 max | 0.0394 in 1.000 mm |
| r3 max | 0.0236 in 0.600 mm |
| 接觸角 | 17 o |
| a（負荷中心） | 0.6693 in 17.000 mm |
| d2 | 2.7756 in 70.500 mm |
| d3 | 2.8543 in 72.500 mm |
| D1 | 3.2874 in 83.500 mm |
| D4 | 3.4055 in 86.500 mm |
| D5 | 0.0492 in 2.9528 mm |
| E | 1.250 in 75.000 mm |
| 雙列寬度 | 1.0236 in 26.000 mm |
| 三列寬度 | 1.5354 in 39.000 mm |
| 四列寬度 | 2.0472 in 52.000 mm |

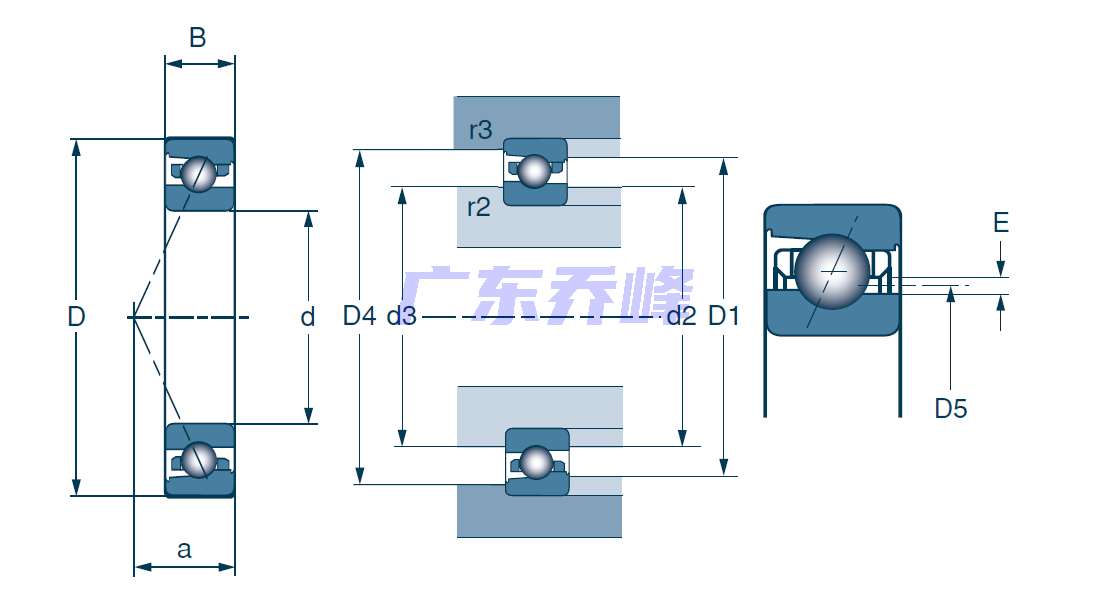

NTN-SNR ML71913CVUJ74S軸承尺寸圖
