NTN MA5219TL軸承代號說明
M
A
5
2
1
9
T
L
MA：M：NTN BOWER產品，標準公制尺寸系列，A：滑動內圈
5：寬度系列：05系列
2：尺寸系列：02系列
19：內徑：95 mm
T：外圈內徑中帶雙擋邊
L：復合鋼保持架
MA：
M：NTN BOWER產品，標準公制尺寸系列，A：滑動內圈
5：
寬度系列：05系列
2：
尺寸系列：02系列
19：
內徑：95 mm
T：
外圈內徑中帶雙擋邊
L：
復合鋼保持架
NTN MA5219TL軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 復合鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 119000 lbf 530000 N 530.00 kN |
| 基本額定動載荷 | 80000 lbf 355000 N 355.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN MA5219TL軸承尺寸規格
| 圓柱滾子軸承 -可分離型，普通內圈，外圈帶兩個擋圈 - 尺寸 | |
| B | 3.7402 in 95.000 mm |
| D | 6.6929 in 170.000 mm |
| W | 2.1875 in 55.562 mm |
| A | 4.4689 in 113.510 mm |
| C | 5.9539 in 151.230 mm |
| R | 0.1252 in 3.180 mm |
| U（普通內外圈） | 4.2913 in 109.000 mm |
| V（加強筋內外圈） | 4.4606 in 113.300 mm |
| X（普通內外圈） | 6.1811 in 157.000 mm |
| Z（加強筋內外圈） | 5.9488 in 151.100 mm |
| r | 0.0799 in 2.030 mm |

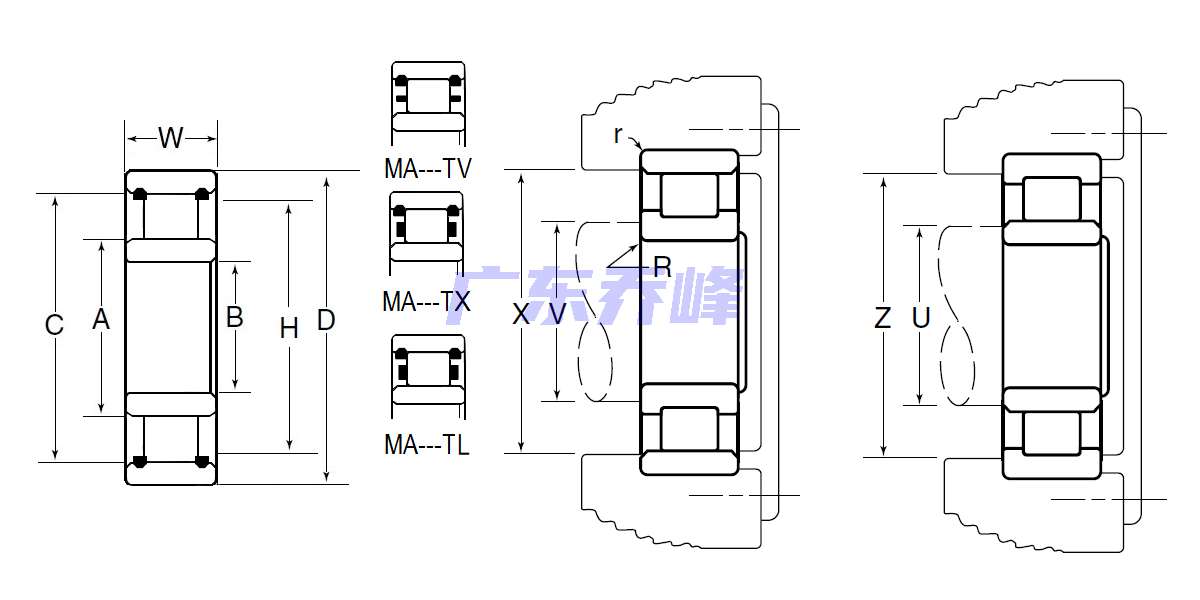

NTN MA5219TL軸承尺寸圖
