NTN M7306UL軸承代號說明
M
7
3
0
6
U
L
M：NTN BOWER產品，標準公制尺寸系列
7：寬度系列：07系列
3：尺寸系列：03系列
06：內徑：30 mm
U：外環內徑上帶一個擋邊和一個擋圈
L：復合鋼保持架
M：
NTN BOWER產品，標準公制尺寸系列
7：
寬度系列：07系列
3：
尺寸系列：03系列
06：
內徑：30 mm
U：
外環內徑上帶一個擋邊和一個擋圈
L：
復合鋼保持架

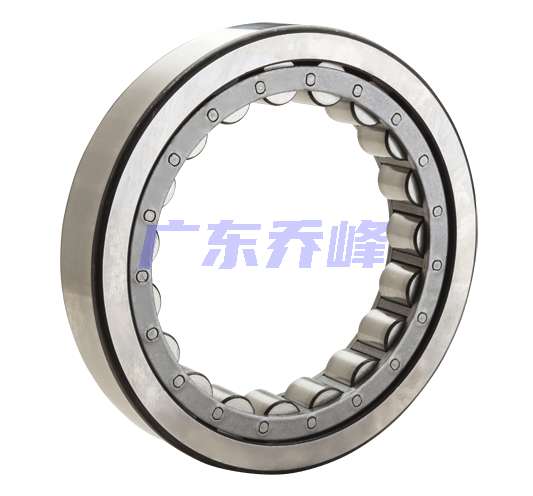

NTN M7306UL軸承技術規格
| 類型 | 帶滾子的外圈 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 復合鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 18000 lbf 80000 N 80.00 kN |
| 基本額定動載荷 | 16100 lbf 71500 N 71.50 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN M7306UL軸承尺寸規格
| 帶保持架和滾子的外圈，一邊帶加強筋&一邊帶擋圈 - 尺寸 | |
| A | 1.6020 in 40.690 mm |
| D | 2.8346 in 72.000 mm |
| C | 2.2390 in 56.870 mm |
| W | 0.9055 in 23.000 mm |
| r | 0.0402 in 1.020 mm |
| H | 2.2390 in 56.870 mm |

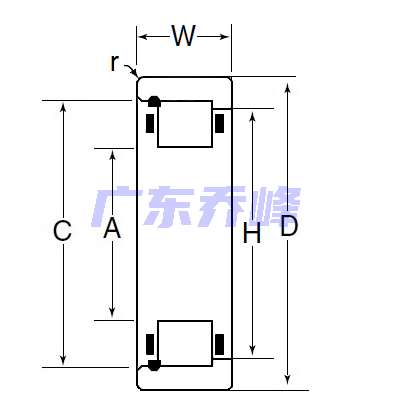

NTN M7306UL軸承尺寸圖
