NTN M1315EAHL軸承代號說明
M
1
3
1
5
E
A
H
L
M：NTN BOWER產品，標準公制尺寸系列
1：寬度系列：01系列
3：尺寸系列：03系列
15：內徑：75 mm
E：外圈雙擋邊
A：超大外徑，適用于標準殼體孔中的重壓型配合
H：外圈外徑上帶盲銷孔
L：復合鋼保持架
M：
NTN BOWER產品，標準公制尺寸系列
1：
寬度系列：01系列
3：
尺寸系列：03系列
15：
內徑：75 mm
E：
外圈雙擋邊
A：
超大外徑，適用于標準殼體孔中的重壓型配合
H：
外圈外徑上帶盲銷孔
L：
復合鋼保持架
NTN M1315EAHL軸承技術規格
| 類型 | 帶滾子的外圈 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 復合鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 58000 lbf 258000 N 258.00 kN |
| 基本額定動載荷 | 50000 lbf 223000 N 223.00 kN |
| 附件 | 開式 |
| 重量 | 6.109 lb 2.771 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN M1315EAHL軸承尺寸規格
| 帶保持架和滾子的外圈，外圈上帶兩個加強筋和盲銷孔 - 尺寸 | |
| A | 3.7760 in 95.910 mm |
| D | 6.3020 in 160.071 mm |
| W | 1.4567 in 37.000 mm |
| r | 0.0799 in 2.030 mm |
| H | 5.1720 in 131.370 mm |
| a | 0.4382 in 11.130 mm |
| b | 0.1799 in 4.570 mm |
| U（普通內外圈） | 3.5591 in 90.400 mm |
| V（加強筋內外圈） | 3.7717 in 95.800 mm |
| X（普通內外圈） | 5.7402 in 145.800 mm |
| Z（加強筋內外圈） | 5.4685 in 138.900 mm |

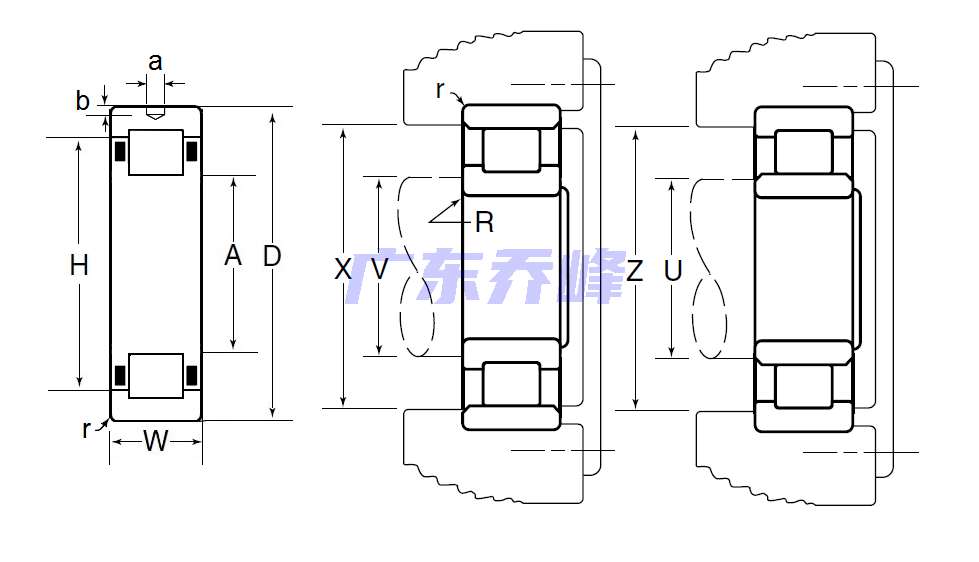

NTN M1315EAHL軸承尺寸圖
