NTN M1309CAH軸承代號說明
M
1
3
0
9
C
A
H
M：NTN BOWER產品，標準公制尺寸系列
1：寬度系列：01系列
3：尺寸系列：03系列
09：內徑：45 mm
C：滑動外圈
A：超大外徑，適用于標準殼體孔中的重壓型配合
H：外圈外徑上帶盲銷孔
M：
NTN BOWER產品，標準公制尺寸系列
1：
寬度系列：01系列
3：
尺寸系列：03系列
09：
內徑：45 mm
C：
滑動外圈
A：
超大外徑，適用于標準殼體孔中的重壓型配合
H：
外圈外徑上帶盲銷孔

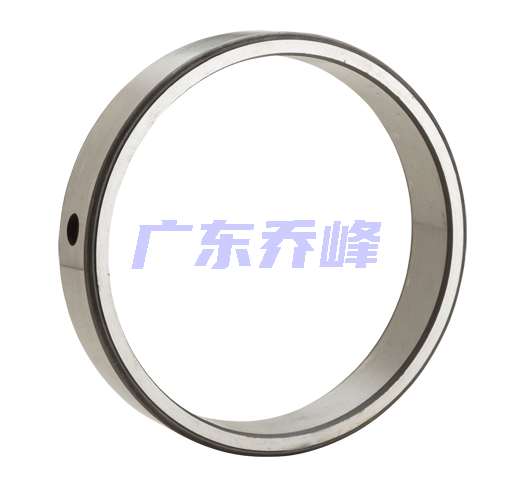

NTN M1309CAH軸承技術規格
| 類型 | 外圈 |
| 材質 | 硬化合金鋼 |
| 重量 | 0.844 lb 0.383 kg |
NTN M1309CAH軸承尺寸規格
| 普通外圈帶銷釘孔，不帶滾子 - 尺寸 | |
| D | 3.9388 in 100.046 mm |
| C | 3.3902 in 86.110 mm |
| W | 0.9843 in 25.000 mm |
| r | 0.0598 in 1.520 mm |
| a | 0.3118 in 7.920 mm |
| b | 0.1098 in 2.790 mm |

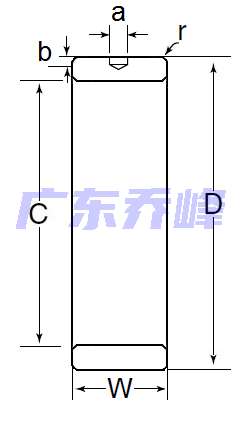

NTN M1309CAH軸承尺寸圖
