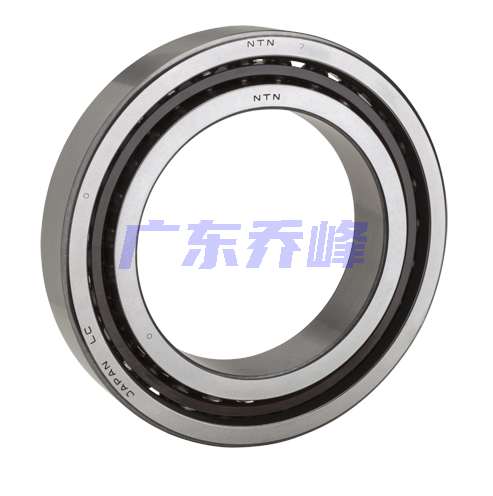

NTN HSB911CP4軸承代號說明
H
S
B
9
1
1
C
P
4
HSB：超高速角接觸球軸承.HSB型
9：尺寸系列：19系列
11：內徑：55 mm
C：接觸角 15o
P4：P4級精度
HSB：
超高速角接觸球軸承.HSB型
9：
尺寸系列：19系列
11：
內徑：55 mm
C：
接觸角 15o
P4：
P4級精度
NTN HSB911CP4軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 18000轉/分鐘 |
| 極限轉速-脂潤滑 | 14000轉/分鐘 |
| 精度 | ISO Class 4 |
| 結構 | 單列 |
| 基本額定靜載荷 | 2070 lbf 9200 N 9.20 kN |
| 基本額定動載荷 | 3050 lbf 13500 N 13.50 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN HSB911CP4軸承尺寸規格
| 超高速單列角接觸球軸承 - 尺寸 | |
| d | 2.1654 in 55.000 mm |
| D | 3.1496 in 80.000 mm |
| B | 0.5118 in 13.000 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 15 o |
| Da max | 2.9331 in 74.500 mm |
| ras max | 0.0394 in 1.000 mm |
| 雙列寬度 | 1.0236 in 26.000 mm |
| 三列寬度 | 1.5354 in 39.000 mm |
| 四列寬度 | 2.0472 in 52.000 mm |

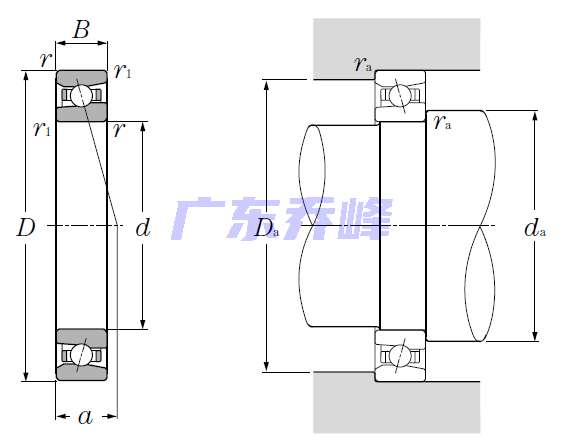

NTN HSB911CP4軸承尺寸圖
