NTN HPS014GP軸承代號說明
H
P
S
0
1
4
G
P
HP：盤式軸承
S：球面外圈
014：軸徑：0.875 in
G：單層唇封
P：不可再潤滑
HP：
盤式軸承
S：
球面外圈
014：
軸徑：0.875 in
G：
單層唇封
P：
不可再潤滑

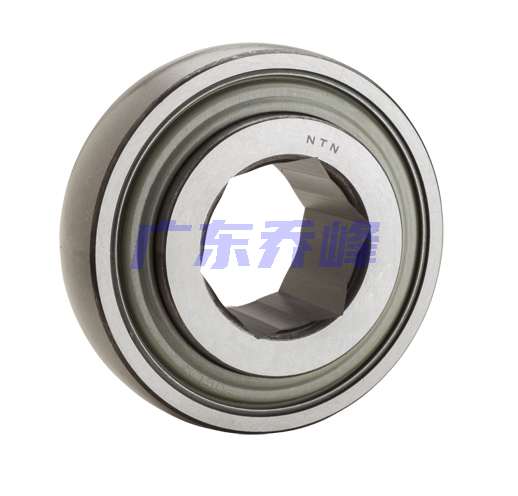

NTN HPS014GP軸承技術規格
| 類型 | 重型盤式軸承 |
| 內孔型式 | 六角頭 |
| 外圈類型 | 球面 |
| 材質 | 淬透鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度等級 | ISO Class 0 |
| 結構 | 單列 |
| 潤滑方式 | 不可再潤滑 |
| 游隙 | CN |
| 基本額定靜載荷 | 1760 lbf 7850 N 7.85 kN |
| 基本額定動載荷 | 3150 lbf 14000 N 14.00 kN |
| 附件 | 雙面密封 |
| 重量 | 0.353 lb 0.160 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN HPS014GP軸承尺寸規格
| 帶緊定襯套的軸承 - HP型，六角孔，球面外圈 - 尺寸 | |
| H（0.0050/0） | 0.8760 in 22.250 mm |
| D | 2.0472 in 52.000 mm |
| C（0/-0.0047） | 0.5906 in 15.000 mm |
| B（0/-0.0047） | 1.0000 in 25.400 mm |
| d | 0.8976 in 22.800 mm |
| R | 0.0098 in 0.250 mm |
| 軸徑 | 0.875 in 22.225 mm |

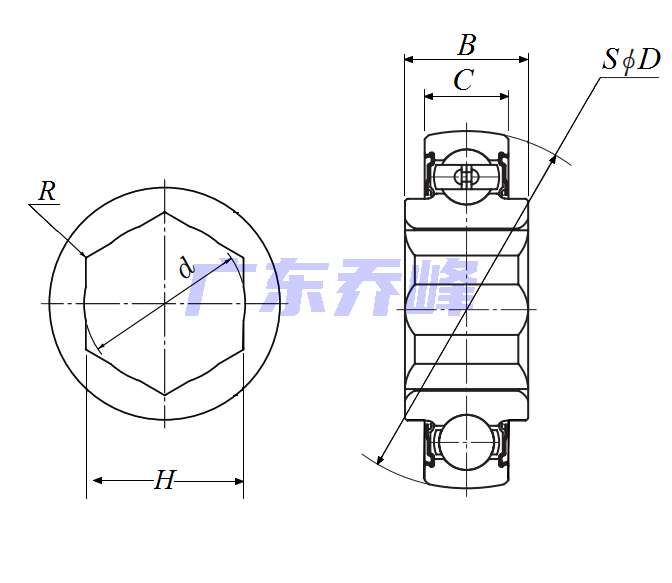

NTN HPS014GP軸承尺寸圖
