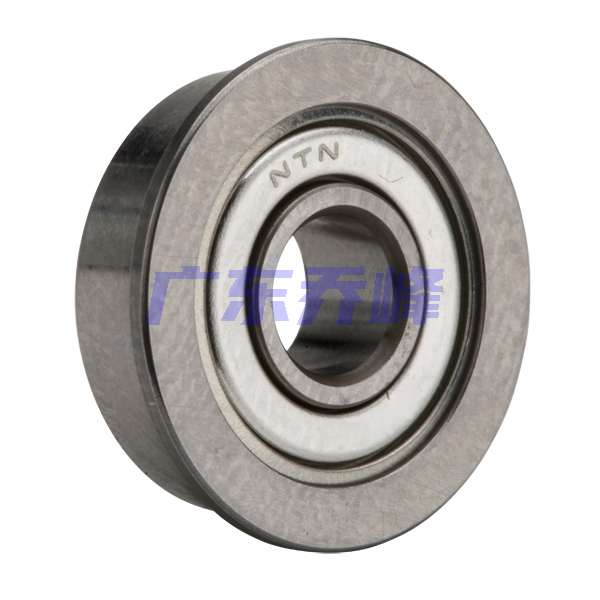

NTN FLW674ASA軸承代號說明
F
L
W
6
7
4
A
S
A
FL：法蘭外圈
W：加寬系列
6：深溝球軸承
7：尺寸系列：17系列
4：內徑：4 mm
A：加寬內外圈
SA：單面可拆卸防塵蓋
FL：
法蘭外圈
W：
加寬系列
6：
深溝球軸承
7：
尺寸系列：17系列
4：
內徑：4 mm
A：
加寬內外圈
SA：
單面可拆卸防塵蓋
NTN FLW674ASA軸承技術規格
| 類型 | 微型/超小型滾珠軸承 |
| 內孔型式 | 圓柱孔 |
| 外圈類型 | 法蘭外圈 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 極限轉速-油潤滑 | 63000轉/分鐘 |
| 極限轉速-脂潤滑 | 54000轉/分鐘 |
| 結構 | 單列 |
| 系數 | 15.3 |
| 基本額定靜載荷 | 20 lbf 88 N |
| 基本額定動載荷 | 50 lbf 222 N |
| 附件 | 可拆卸雙面防塵蓋 |
| 重量 | 0.772 lb 0.350 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN FLW674ASA軸承尺寸規格
| 單列深溝球軸承帶法蘭外圈 - 可拆卸單面防塵蓋 - 尺寸 | |
| d | 0.1575 in 4.000 mm |
| D | 0.2756 in 7.000 mm |
| B | 0.0984 in 2.500 mm |
| D3 | 0.3228 in 8.200 mm |
| C1 | 0.0236 in 0.600 mm |
| r | 0.0031 in 0.080 mm |
| da min | 0.1811 in 4.600 mm |
| da max | 0.1969 in 5.000 mm |
| Da max | 0.2520 in 6.400 mm |
| ras max | 0.0031 in 0.080 mm |
NTN FLW674ASA軸承尺寸圖
