NTN FLBC7-13軸承代號說明
F
L
B
C
7
-
1
3
FL：法蘭外圈
BC：意義暫不明
7：內徑：7 mm
-：分隔符
13：外徑：13 mm
FL：
法蘭外圈
BC：
意義暫不明
7：
內徑：7 mm
-：
分隔符
13：
外徑：13 mm
NTN FLBC7-13軸承技術規格
| 類型 | 微型/超小型滾珠軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 不銹鋼（皇冠型） |
| 保持架材質 | 鋼 |
| 極限轉速-油潤滑 | 45000轉/分鐘 |
| 極限轉速-脂潤滑 | 38000轉/分鐘 |
| 精度 | Class 0 |
| 結構 | 單列 |
| 系數 | 14.9 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 84 lbf 375 N 0.38 kN |
| 基本額定動載荷 | 185 lbf 825 N 0.83 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN FLBC7-13軸承尺寸規格
| 單列深溝球軸承 - 開式帶法蘭 - 尺寸 | |
| d | 0.2756 in 7.000 mm |
| D | 0.5118 in 13.000 mm |
| B | 0.1181 in 3.000 mm |
| D3 | 0.5591 in 14.200 mm |
| C1 | 0.0236 in 0.600 mm |
| r | 0.0059 in 0.150 mm |
| da min | 0.3228 in 8.200 mm |
| da max | 0.3504 in 8.900 mm |
| Da max | 0.4646 in 11.800 mm |
| ras max | 0.0059 in 0.150 mm |

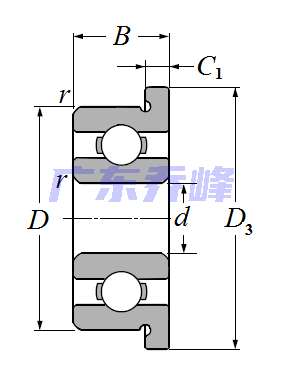

NTN FLBC7-13軸承尺寸圖
