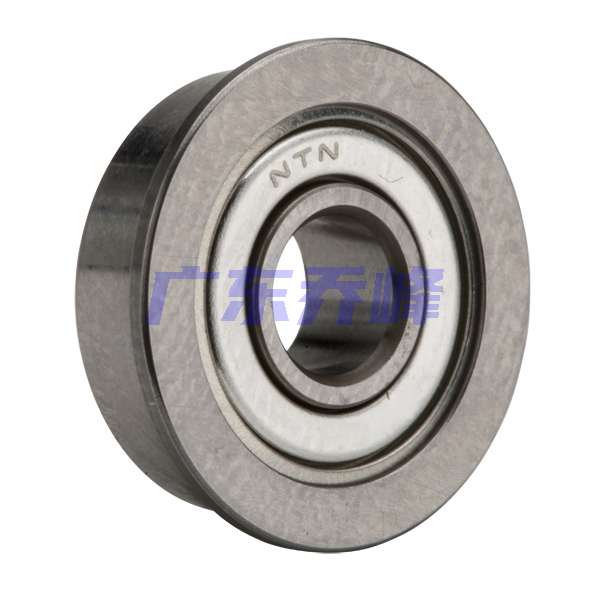

NTN FLAWBC4-10ZZ軸承代號說明
F
L
A
W
B
C
4
-
1
0
Z
Z
FLA：法蘭外圈，提供非標準法蘭尺寸
W：加寬系列
BC：意義暫不明
4：內徑：4 mm
-：分隔符
10：外徑：10 mm
ZZ：雙面防塵蓋
FLA：
法蘭外圈，提供非標準法蘭尺寸
W：
加寬系列
BC：
意義暫不明
4：
內徑：4 mm
-：
分隔符
10：
外徑：10 mm
ZZ：
雙面防塵蓋
NTN FLAWBC4-10ZZ軸承技術規格
| 類型 | 微型/超小型滾珠軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 不銹鋼（皇冠型） |
| 保持架材質 | 鋼 |
| 極限轉速-脂潤滑 | 46000轉/分鐘 |
| 精度 | Class 0 |
| 結構 | 單列 |
| 系數 | 13.3 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 53 lbf 235 N 0.24 kN |
| 基本額定動載荷 | 146 lbf 650 N 0.65 kN |
| 附件 | 雙面防塵蓋 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN FLAWBC4-10ZZ軸承尺寸規格
| 單列深溝球軸承帶法蘭外圈 - 雙面防塵蓋 - 尺寸 | |
| d | 0.1575 in 4.000 mm |
| D | 0.3937 in 10.000 mm |
| B | 0.1575 in 4.000 mm |
| D3 | 0.4567 in 11.600 mm |
| C1 | 0.0315 in 0.800 mm |
| r | 0.0059 in 0.150 mm |
| da min | 0.2047 in 5.200 mm |
| da max | 0.2362 in 6.000 mm |
| Da max | 0.3465 in 8.800 mm |
| ras max | 0.0059 in 0.150 mm |
NTN FLAWBC4-10ZZ軸承尺寸圖
