NTN EC-6203LLB軸承代號說明
E
C
-
6
2
0
3
L
L
B
EC-：膨脹補償軸承
6：深溝球軸承
2：尺寸系列：02系列
03：內徑：17 mm
LLB：雙面非接觸式密封
EC-：
膨脹補償軸承
6：
深溝球軸承
2：
尺寸系列：02系列
03：
內徑：17 mm
LLB：
雙面非接觸式密封
NTN EC-6203LLB軸承技術規格
| 類型 | 膨脹補償軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 21000轉/分鐘 |
| 極限轉速-脂潤滑 | 18000轉/分鐘 |
| 密封型式 | 非接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | Class 0 |
| 結構 | 單列 |
| 系數 | 12.8 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 1030 lbf 4600 N 4.60 kN |
| 基本額定動載荷 | 2380 lbf 10600 N 10.60 kN |
| 附件 | 雙面密封 |
| 重量 | 0.137 lb 0.062 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN EC-6203LLB軸承尺寸規格
| 膨脹補償軸承 - 雙面密封（非接觸式橡膠密封） - 尺寸 | |
| d | 0.6693 in 17.000 mm |
| D | 1.5748 in 40.000 mm |
| B | 0.4724 in 12.000 mm |
| r | 0.0236 in 0.600 mm |
| da min | 0.8268 in 21.000 mm |
| da max | 0.9055 in 23.000 mm |
| Da max | 1.4173 in 36.000 mm |
| ras max | 0.0197 in 0.500 mm |

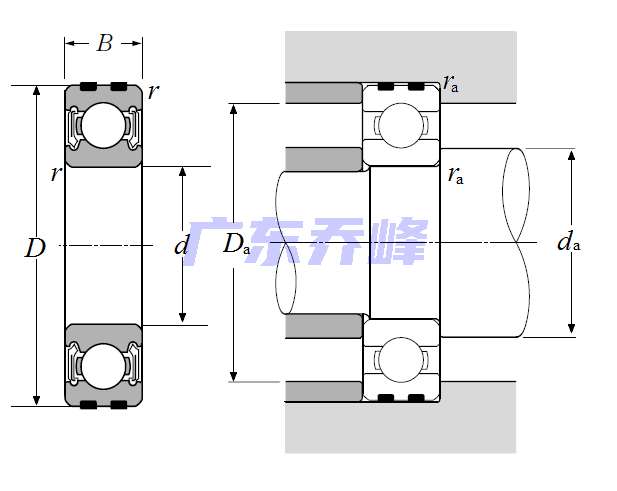

NTN EC-6203LLB軸承尺寸圖
