NTN EC-6005LLU軸承代號說明
E
C
-
6
0
0
5
L
L
U
EC-：膨脹補償軸承
6：深溝球軸承
0：尺寸系列：10系列
05：內徑：25 mm
LLU：雙面接觸式密封
EC-：
膨脹補償軸承
6：
深溝球軸承
0：
尺寸系列：10系列
05：
內徑：25 mm
LLU：
雙面接觸式密封
NTN EC-6005LLU軸承技術規格
| 類型 | 膨脹補償軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 18000轉/分鐘 |
| 極限轉速-脂潤滑 | 9400轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | Class 0 |
| 結構 | 單列 |
| 系數 | 14.5 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 1320 lbf 5850 N 5.85 kN |
| 基本額定動載荷 | 2510 lbf 11200 N 11.20 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN EC-6005LLU軸承尺寸規格
| 膨脹補償軸承 - 雙面密封（接觸式橡膠密封） - 尺寸 | |
| d | 0.9843 in 25.000 mm |
| D | 1.8504 in 47.000 mm |
| B | 0.4724 in 12.000 mm |
| r | 0.0236 in 0.600 mm |
| da min | 1.1417 in 29.000 mm |
| da max | 1.2008 in 30.500 mm |
| Da max | 1.6929 in 43.000 mm |
| ras max | 0.0197 in 0.500 mm |

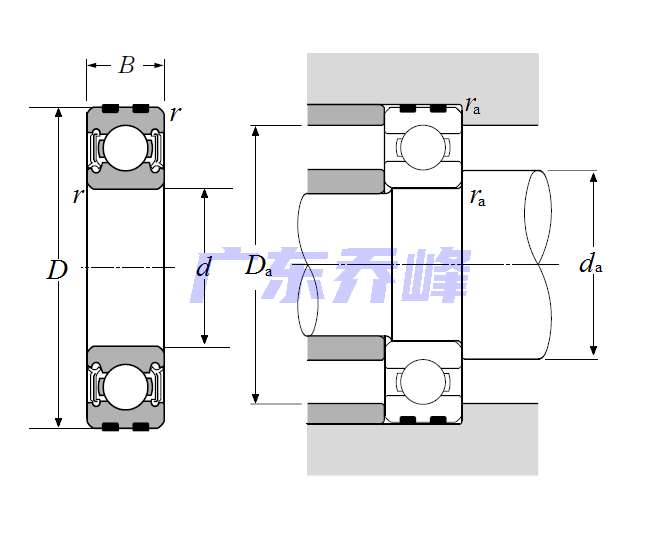

NTN EC-6005LLU軸承尺寸圖
