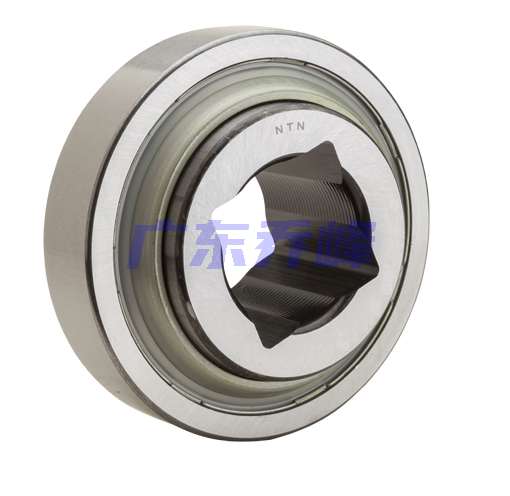

NTN DC211TTR3E軸承代號說明
D
C
2
1
1
T
T
R
3
E
D：盤式軸承
C：圓柱外圈
211：軸徑：2.6875 in
TT：三層唇封
R：可再潤滑
3E：
D：
盤式軸承
C：
圓柱外圈
211：
軸徑：2.6875 in
TT：
三層唇封
R：
可再潤滑
3E：
NTN DC211TTR3E軸承技術規格
| 類型 | 重型盤式軸承 |
| 內孔型式 | 方孔 |
| 外圈類型 | 圓柱型 |
| 材質 | 淬透鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | Class 0 |
| 結構 | 單列 |
| 潤滑方式 | 重新潤滑 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 6550 lbf 29200 N 29.20 kN |
| 基本額定動載荷 | 9800 lbf 43500 N 43.50 kN |
| 附件 | 雙面密封 |
| 重量 | 2.646 lb 1.200 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN DC211TTR3E軸承尺寸規格
| 重型盤式軸承 - 方孔，圓柱內徑，6系列 - 尺寸 | |
| H | 1.5311 in 38.890 mm |
| D | 3.9370 in 100.000 mm |
| C | 1.3110 in 33.300 mm |
| B | 1.7500 in 44.450 mm |
| d | 1.6220 in 41.200 mm |
| r | 0.0591 in 1.500 mm |
| F | 0.2756 in 7.000 mm |
| 軸徑 | 1.500 in 38.100 mm |

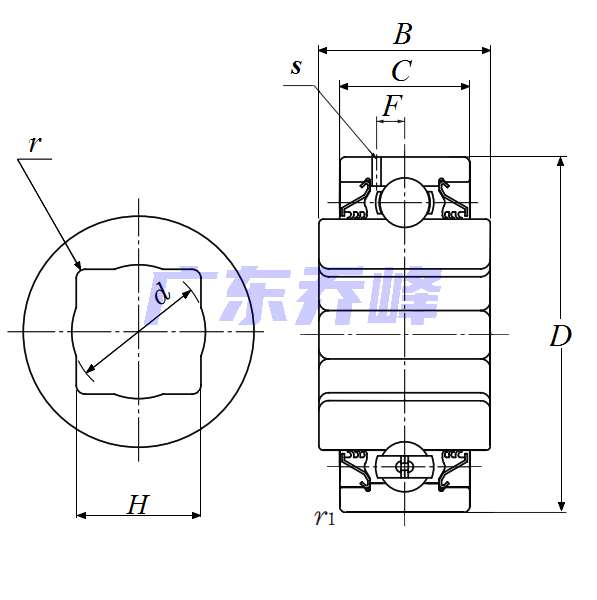

NTN DC211TTR3E軸承尺寸圖
