NTN CS213D1V2軸承代號說明
C
S
2
1
3
D
1
V
2
CS：緊配合式外球面軸承
2：系列：輕型承重
13：內徑：65 mm
D1：帶油槽油孔，可再潤滑
V2：特定其他后綴分組
CS：
緊配合式外球面軸承
2：
系列：輕型承重
13：
內徑：65 mm
D1：
帶油槽油孔，可再潤滑
V2：
特定其他后綴分組
NTN CS213D1V2軸承技術規(guī)格
| 類型 | 深溝球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 外圈類型 | 球面 |
| 滾珠材質 | 鋼 |
| 精度 | Class 0 |
| 結構 | 單列 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 9000 lbf 40000 N 40.00 kN |
| 基本額定動載荷 | 12900 lbf 57500 N 57.50 kN |
| 附件 | 雙面密封 |
| 重量 | 1.676 lb 0.760 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN CS213D1V2軸承尺寸規(guī)格
| 緊配合式軸承 - 尺寸 | |
| d | 2.5591 in 65.000 mm |
| D | 4.7244 in 120.000 mm |
| B4 | 0.9055 in 23.000 mm |
| r | 0.0787 in 2.000 mm |

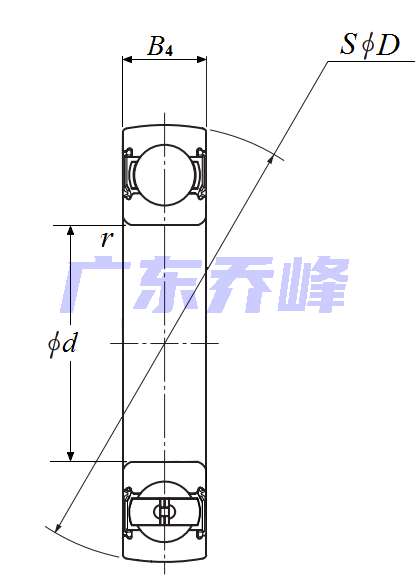

NTN CS213D1V2軸承尺寸圖
