NTN CM-UCFL309D1軸承技術規格
| 類型 | 雙螺栓菱形法蘭式軸承座單元 |
| 軸承類型 | 滾珠軸承 |
| 鎖緊裝置 | 緊定螺釘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 軸承型號 | UC309D1 |
| 軸承座型號 | FL309D1 |
| 殼體材質 | 鑄鐵 |
| 殼體鑄造型式 | 一體成型 |
| 端蓋類型 | 封閉式 |
| 性能 | 重型 |
| 基本額定動載荷 | 11900 lbf 53000 N 53.00 kN |
| 基本額定靜載荷 | 7200 lbf 32000 N 32.00 kN |
| 極限轉速 | 3100轉/分鐘 |
| 重量 | 8.400 lb 3.800 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
| 潤滑方式 | 可再潤滑 |
NTN CM-UCFL309D1軸承尺寸規格
| 雙螺栓菱形法蘭式軸承座單元，帶緊定螺釘，鑄造防塵蓋，封閉端蓋，UCFL型 - 尺寸 | |
| d | 1.7717 in 45.000 mm |
| H | 9.0625 in 230.0 mm |
| L | 4.9062 in 125.0 mm |
| L1 | 5.3125 in 135.0 mm |
| L2 | 2.4375 in 62.0 mm |
| J | 6.9687 in 177.0 mm |
| A1 | 0.7187 in 18.0 mm |
| A2 | 0.9844 in 25.0 mm |
| A5 | 3.1562 in 80.000 mm |
| N | 0.9844 in 25.0 mm |
| B | 2.2441 in 57.000 mm |
| S | 0.8661 in 22.000 mm |
| F | 0.2913 in 7.400 mm |

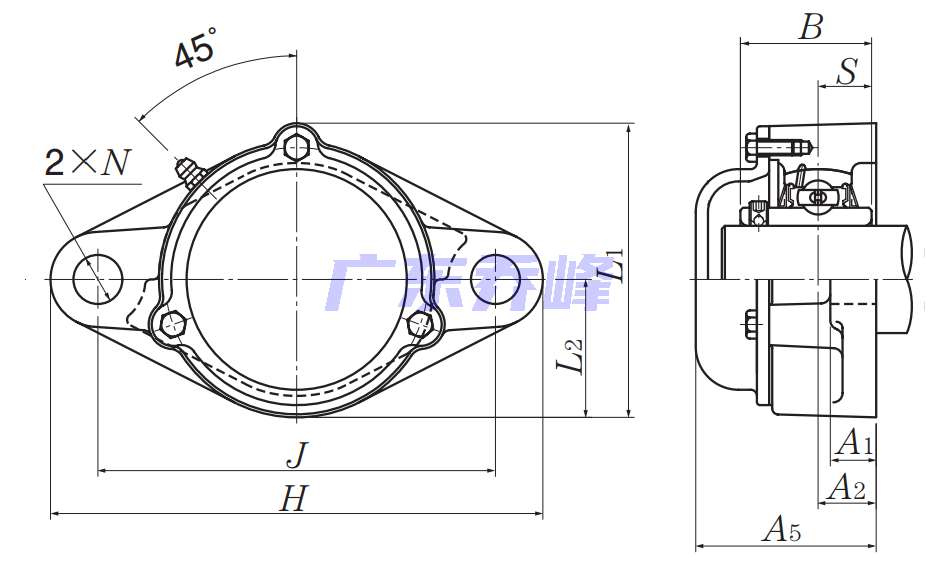

NTN CM-UCFL309D1軸承尺寸圖
NTN CM-UCFL309D1軸承同尺寸型號
| CM-UCFL309D1 | 詳細尺寸，d：45.000mm，h：230.00000mm，b：80.000mm，j：177.000mm，r：135.000mm |
| C-UCFL309D1 | 詳細尺寸，d：45.000mm，h：230.00000mm，b：80.000mm，j：177.000mm，r：135.000mm |
| 共計找到2條記錄 | |
NTN CM-UCFL309D1軸承相關配件/適用型號
| UC309D1 | 詳細尺寸，d：45.000mm，dD：100.000mm，c：29.000mm，b：57.000mm，r：2.000mm |
