NTN-SNR CH71918CVDUJ74軸承代號說明
C
H
7
1
9
1
8
C
V
D
U
J
7
4
CH：陶瓷球
7：角接觸球軸承
19：尺寸系列：19系列
18：內徑：90 mm
C：接觸角 17o
V：高精度
DU：通用配對
J7：輕微預緊
4：P4S標準精度，ISO 4級（相當于ABEC 7）
CH：
陶瓷球
7：
角接觸球軸承
19：
尺寸系列：19系列
18：
內徑：90 mm
C：
接觸角 17o
V：
高精度
DU：
通用配對
J7：
輕微預緊
4：
P4S標準精度，ISO 4級（相當于ABEC 7）
NTN-SNR CH71918CVDUJ74軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 陶瓷 |
| 精度 | ISO Class 4 |
| 結構 | 雙列 |
| 預緊力 | 輕型 |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR CH71918CVDUJ74軸承尺寸規格
| 雙列混合陶瓷角接觸球軸承，高精度 - 萬能平頂軸承 - 尺寸 | |
| d | 3.5433 in 90.000 mm |
| D | 4.9213 in 125.000 mm |
| B | 0.7087 in 18.000 mm |
| 2B | 1.4173 in 36.000 mm |
| r2 max | 0.0433 in 1.100 mm |
| r3 max | 0.0236 in 0.600 mm |
| 接觸角 | 15 o |
| d2 | 3.9370 in 100.000 mm |
| D1 | 4.5276 in 115.000 mm |
| D4 | 4.6850 in 119.000 mm |
| D5 | 4.0748 in 103.500 mm |
| E | 0.0709 in 1.800 mm |

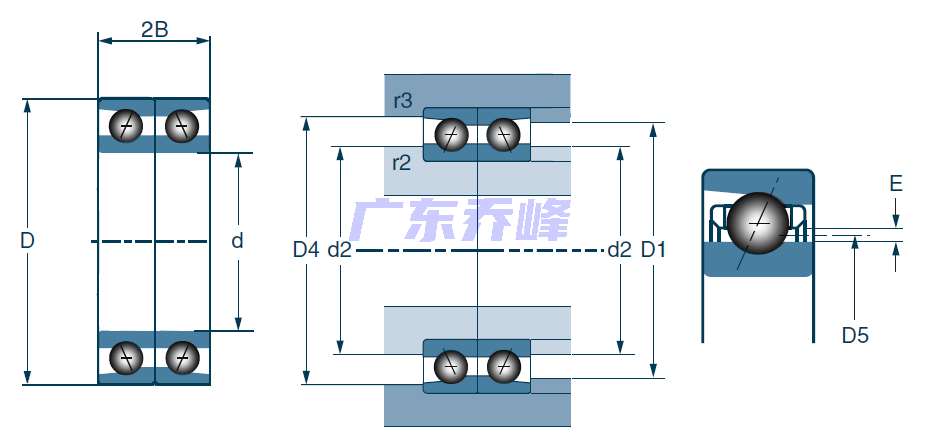

NTN-SNR CH71918CVDUJ74軸承尺寸圖
