NTN BST60X120-1BLXLDTTT軸承代號說明
B
S
T
6
0
X
1
2
0
-
1
B
L
X
L
D
T
T
T
BST：Ball Screw Support，即滾珠絲杠支撐
60：公稱內徑：60 mm
X：分隔符
120：外徑：120 mm
-1B：標準預緊
LXL：輕接觸式丁腈橡膠密封
DTTT：四列配對 / / / /
BST：
Ball Screw Support，即滾珠絲杠支撐
60：
公稱內徑：60 mm
X：
分隔符
120：
外徑：120 mm
-1B：
標準預緊
LXL：
輕接觸式丁腈橡膠密封
DTTT：
四列配對 / / / /
NTN BST60X120-1BLXLDTTT軸承技術規格
| 類型 | 滾珠絲杠支承軸承 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 模塑 |
| 保持架材質 | 合成樹脂 |
| 密封型式 | 輕微接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 結構 | 四列 |
| 基本額定靜載荷 | 164000 lbf 730000 N 730.00 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN BST60X120-1BLXLDTTT軸承尺寸規格
| 滾珠絲杠用四列角接觸推力球軸承 - DTTT配對，雙面密封，四排承受軸向載荷 - 尺寸 | |
| d | 2.3622 in 60.000 mm |
| D | 4.7244 in 120.000 mm |
| B | 0.7874 in 20.000 mm |
| 4B | 3.1496 in 80.000 mm |
| d1 | 3.5748 in 90.800 mm |
| d2 | 3.3504 in 85.100 mm |
| D1 | 3.9843 in 101.200 mm |
| D2 | 4.2362 in 107.600 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 60 o |

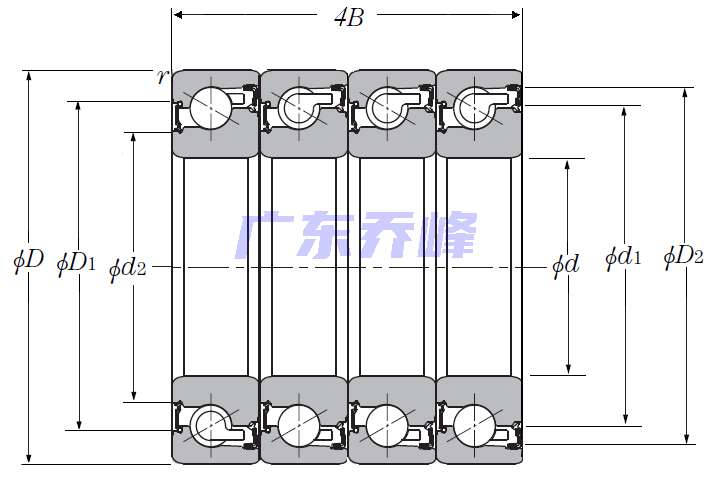

NTN BST60X120-1BLXLDTTT軸承尺寸圖
