NTN BST55X100-1BDBTT軸承代號說明
B
S
T
5
5
X
1
0
0
-
1
B
D
B
T
T
BST：Ball Screw Support，即滾珠絲杠支撐
55：公稱內徑：55 mm
X：分隔符
100：外徑：100 mm
-1B：標準預緊
DBTT：四列配對 / \ \ \
BST：
Ball Screw Support，即滾珠絲杠支撐
55：
公稱內徑：55 mm
X：
分隔符
100：
外徑：100 mm
-1B：
標準預緊
DBTT：
四列配對 / \ \ \
NTN BST55X100-1BDBTT軸承技術規格
| 類型 | 滾珠絲杠支承軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 模塑 |
| 保持架材質 | 合成樹脂 |
| 結構 | 四列 |
| 基本額定靜載荷 | 103000 lbf 459000 N 459.00 kN |
| 基本額定動載荷 | 30000 lbf 134000 N 134.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN BST55X100-1BDBTT軸承尺寸規格
| 滾珠絲杠用四列角接觸推力球軸承 - DBTT配對，開式，三排承受軸向載荷 - 尺寸 | |
| d | 1.9685 in 50.000 mm |
| D | 3.9370 in 100.000 mm |
| B | 0.7874 in 20.000 mm |
| 4B | 3.1496 in 80.000 mm |
| d1 | 2.9843 in 75.800 mm |
| d2 | 2.7598 in 70.100 mm |
| D1 | 3.3937 in 86.200 mm |
| D2 | 3.6457 in 92.600 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 60 o |

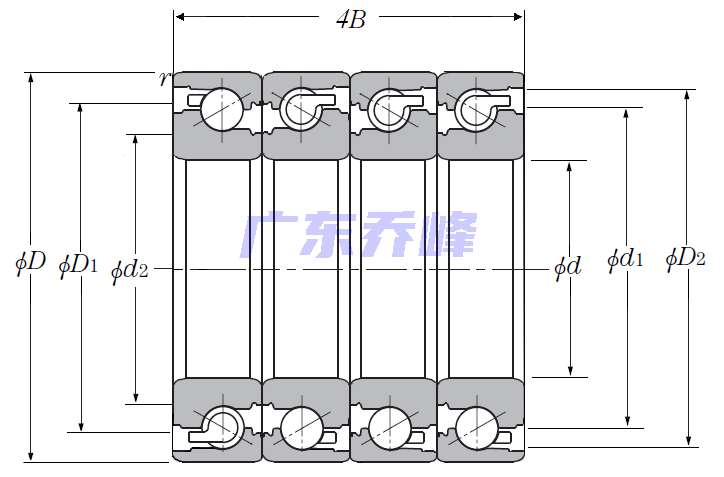

NTN BST55X100-1BDBTT軸承尺寸圖
