NTN BST20X47-1BLXLDBT軸承代號說明
B
S
T
2
0
X
4
7
-
1
B
L
X
L
D
B
T
BST：Ball Screw Support，即滾珠絲杠支撐
20：公稱內徑：20 mm
X：分隔符
47：外徑：47 mm
-1B：標準預緊
LXL：輕接觸式丁腈橡膠密封
DBT：三列配對 / \ /
BST：
Ball Screw Support，即滾珠絲杠支撐
20：
公稱內徑：20 mm
X：
分隔符
47：
外徑：47 mm
-1B：
標準預緊
LXL：
輕接觸式丁腈橡膠密封
DBT：
三列配對 / \ /
NTN BST20X47-1BLXLDBT軸承技術規格
| 類型 | 滾珠絲杠支承軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 模塑 |
| 保持架材質 | 合成樹脂 |
| 密封型式 | 輕微接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 結構 | 三列 |
| 基本額定靜載荷 | 16900 lbf 75000 N 75.00 kN |
| 基本額定動載荷 | 8900 lbf 39500 N 39.50 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN BST20X47-1BLXLDBT軸承尺寸規格
| 滾珠絲杠用三列推力角接觸球軸承 - DBT配對，雙面密封，兩排承受軸向載荷 - 尺寸 | |
| d | 0.7874 in 20.000 mm |
| D | 1.8504 in 47.000 mm |
| B | 0.5906 in 15.000 mm |
| 3B | 1.7717 in 45.000 mm |
| d1 | 1.1772 in 29.900 mm |
| d2 | 1.0118 in 25.700 mm |
| D1 | 1.4606 in 37.100 mm |
| D2 | 1.6220 in 41.200 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 60 o |

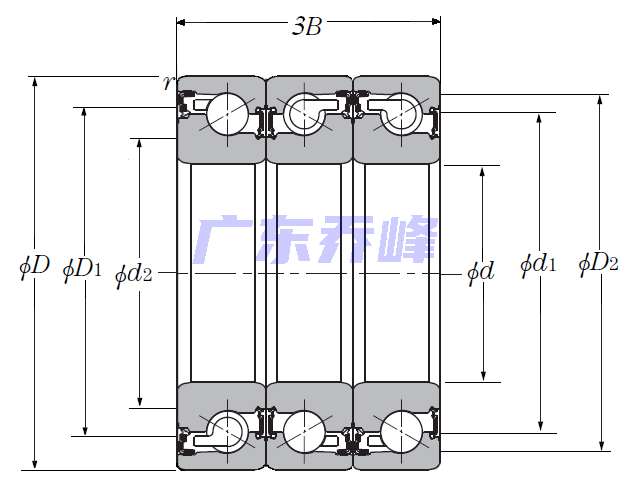

NTN BST20X47-1BLXLDBT軸承尺寸圖
