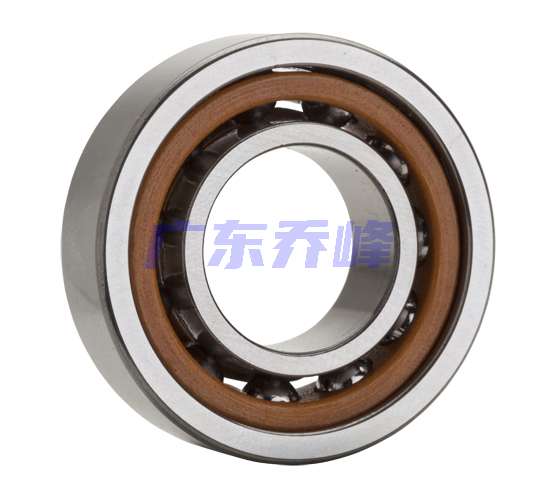

NTN BNT011軸承代號說明
B
N
T
0
1
1
BNT：超高速角接觸球軸承
0：尺寸系列：10系列
11：內徑：55 mm
BNT：
超高速角接觸球軸承
0：
尺寸系列：10系列
11：
內徑：55 mm
NTN BNT011軸承技術規格
| 類型 | 機床主軸軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 26400轉/分鐘 |
| 極限轉速-脂潤滑 | 13200轉/分鐘 |
| 結構 | 單列 |
| 系數 | 10.1 |
| 基本額定靜載荷 | 4200 lbf 18700 N 18.70 kN |
| 基本額定動載荷 | 5850 lbf 26100 N 26.10 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN BNT011軸承尺寸規格
| 電機和車床用單列角接觸球軸承 - 尺寸 | |
| d | 2.1654 in 55.000 mm |
| D | 3.5433 in 90.000 mm |
| B | 0.7087 in 18.000 mm |
| d1 | 2.6024 in 66.100 mm |
| d2 | 2.4331 in 61.800 mm |
| D1 | 3.1142 in 79.100 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 15 o |
| a | 0.7402 in 18.800 mm |
| da min | 2.4409 in 62.000 mm |
| db min | 2.3425 in 59.500 mm |
| Da max | 3.2677 in 83.000 mm |
| ras max | 0.0394 in 1.000 mm |
| r1as max | 0.0236 in 0.600 mm |
| 雙列寬度 | 1.4173 in 36.000 mm |
| 三列寬度 | 2.1260 in 54.000 mm |
| 四列寬度 | 2.8346 in 72.000 mm |

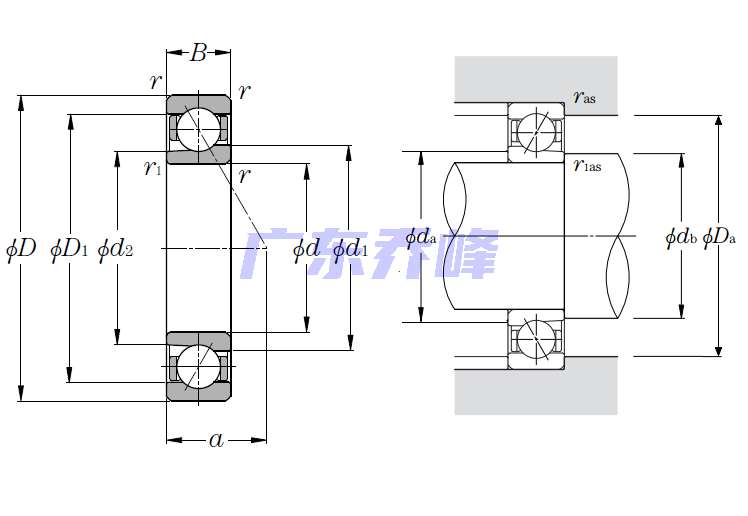

NTN BNT011軸承尺寸圖
