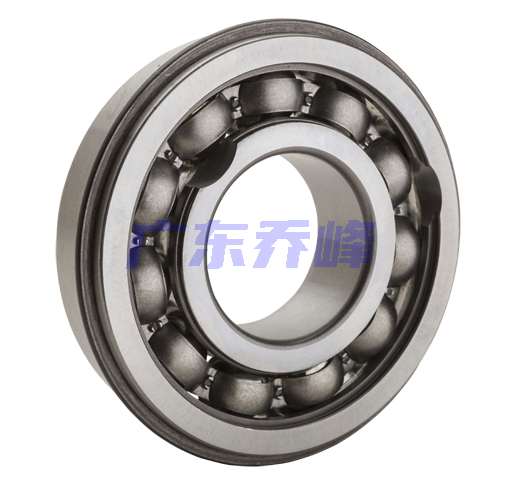

NTN BL307NR軸承代號說明
B
L
3
0
7
N
R
BL：是深溝球軸承和圓柱滾子軸承的過渡產品系列，并不常見
3：尺寸系列：03系列
07：內徑：35 mm
NR：帶止動環和止動槽
BL：
是深溝球軸承和圓柱滾子軸承的過渡產品系列，并不常見
3：
尺寸系列：03系列
07：
內徑：35 mm
NR：
帶止動環和止動槽
NTN BL307NR軸承技術規格
| 類型 | 深溝球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 9300轉/分鐘 |
| 極限轉速-脂潤滑 | 7900轉/分鐘 |
| 樣式 | 最大容量 |
| 精度 | ISO Class 0 |
| 結構 | 單列 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 6450 lbf 28700 N 28.70 kN |
| 基本額定動載荷 | 9800 lbf 43610 N 43.61 kN |
| 附件 | 開式 |
| 重量 | 0.996 lb 0.452 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN BL307NR軸承尺寸規格
| 單列深溝球軸承 - 開式帶止動環，BL系列 - 尺寸 | |
| d | 1.3780 in 35.000 mm |
| D | 3.1496 in 80.000 mm |
| B | 0.8268 in 21.000 mm |
| D1 | 3.0240 in 76.810 mm |
| D2 | 3.4094 in 86.600 mm |
| a | 0.1291 in 3.280 mm |
| f | 0.0669 in 1.700 mm |
| r | 0.0591 in 1.500 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 1.6929 in 43.000 mm |
| da max | 1.8504 in 47.000 mm |
| Da max | 1.8504 in 47.000 mm |
| ras max | 0.0591 in 1.500 mm |

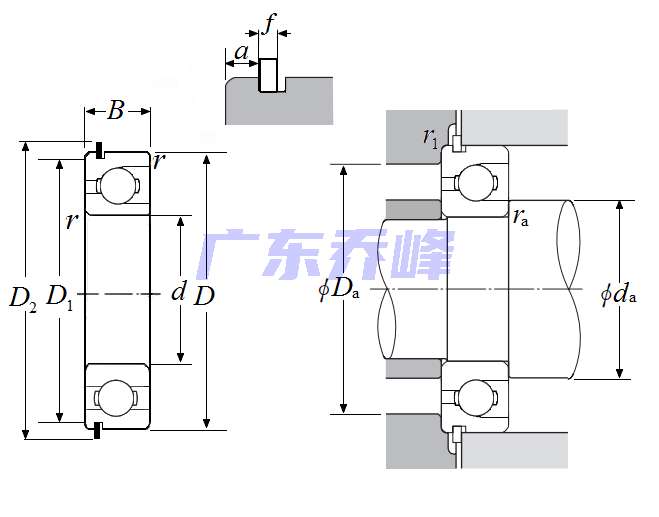

NTN BL307NR軸承尺寸圖
