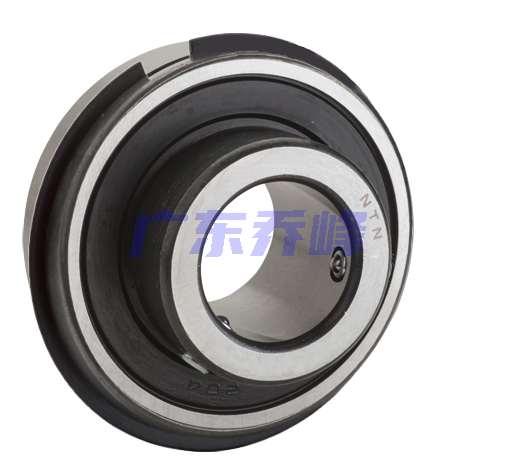

NTN ASS201NR軸承代號說明
A
S
S
2
0
1
N
R
ASS：帶緊定螺釘，窄內圈，圓柱外圈
2：系列：輕型承重
01：內徑：12 mm
NR：帶止動環和止動槽
ASS：
帶緊定螺釘，窄內圈，圓柱外圈
2：
系列：輕型承重
01：
內徑：12 mm
NR：
帶止動環和止動槽
NTN ASS201NR軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 滾珠材質 | 鋼 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 性能 | 標準 |
| 鎖緊裝置 | 2 -120° 緊定螺釘 |
| 潤滑方式 | 不可再潤滑 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 1030 lbf 4600 N 4.60 kN |
| 基本額定動載荷 | 2160 lbf 9600 N 9.60 kN |
| 附件 | 雙面密封 |
| 重量 | 0.227 lb 0.103 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN ASS201NR軸承尺寸規格
| 帶緊定螺釘的外球面軸承，狹窄內圈 - 圓柱內徑，帶止動環 - 尺寸 | |
| d | 0.4724 in 12.000 mm |
| D | 1.5748 in 40.000 mm |
| C | 0.4724 in 12.000 mm |
| B | 0.8661 in 22.000 mm |
| r | 0.0236 in 0.600 mm |
| r1 | 0.0236 in 0.600 mm |
| ds | M5x0.8 |
| G | 0.1654 in 4.200 mm |
| d4 | 0.9567 in 24.300 mm |
| S1 | 0.6299 in 16.000 mm |
| S | 0.2362 in 6.000 mm |
| a | 0.0780 in 1.980 mm |
| f | 0.0441 in 1.120 mm |
| D1 | 1.5000 in 38.100 mm |
| D2 | 1.7559 in 44.600 mm |

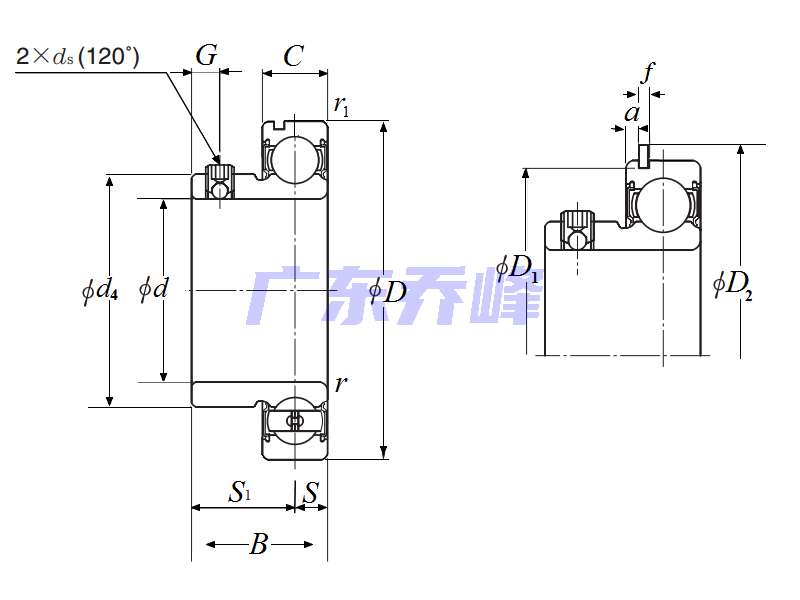

NTN ASS201NR軸承尺寸圖
