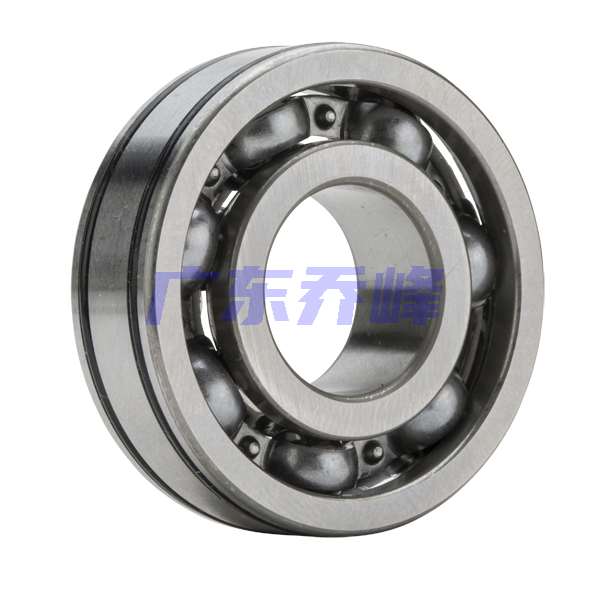

NTN AC-6204C3軸承代號說明
A
C
-
6
2
0
4
C
3
AC-：防蠕變軸承
6：深溝球軸承
2：尺寸系列：02系列
04：內徑：20 mm
C3：C3游隙
AC-：
防蠕變軸承
6：
深溝球軸承
2：
尺寸系列：02系列
04：
內徑：20 mm
C3：
C3游隙
NTN AC-6204C3軸承技術規格
| 類型 | 滾珠軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 極限轉速-油潤滑 | 18000轉/分鐘 |
| 極限轉速-脂潤滑 | 16000轉/分鐘 |
| 精度 | Class 0 |
| 結構 | 單列 |
| 系數 | 13.2 |
| 徑向游隙 | C3 |
| 基本額定靜載荷 | 1500 lbf 6650 N 6.65 kN |
| 基本額定動載荷 | 3190 lbf 14200 N 14.20 kN |
| 附件 | 開式 |
| 重量 | 0.218 lb 0.099 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN AC-6204C3軸承尺寸規格
| AC軸承 - 開式 - 尺寸 | |
| d | 0.7874 in 20.000 mm |
| D | 1.8504 in 47.000 mm |
| B | 0.5512 in 14.000 mm |
| r | 0.0394 in 1.000 mm |
| da min | 0.9843 in 25.000 mm |
| da max | 1.1024 in 28.000 mm |
| Da max | 1.6535 in 42.000 mm |
| ras max | 0.0394 in 1.000 mm |

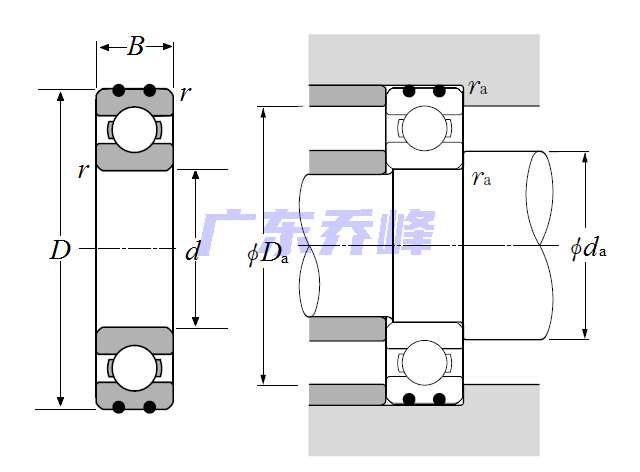

NTN AC-6204C3軸承尺寸圖
