NTN A-UEL207-107D1M軸承代號說明
A
-
U
E
L
2
0
7
-
1
0
7
D
1
M
A-：從非鎖定機構側進行潤滑
UEL：寬內圈，鎖圈帶拋油環
2：系列：輕型承重
07：內徑系列：35 mm 系列
-：內徑分隔符
107：內徑：1.4375 in
D1：帶油槽油孔，可再潤滑
M：黑色氧化物涂層
A-：
從非鎖定機構側進行潤滑
UEL：
寬內圈，鎖圈帶拋油環
2：
系列：輕型承重
07：
內徑系列：35 mm 系列
-：
內徑分隔符
107：
內徑：1.4375 in
D1：
帶油槽油孔，可再潤滑
M：
黑色氧化物涂層
NTN A-UEL207-107D1M軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 黑色氧化物 |
| 滾珠材質 | 鋼 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 性能 | 標準 |
| 結構 | 單列 |
| 鎖緊裝置 | 偏心鎖緊套 |
| 鎖緊裝置型號 | EL207-107 |
| 潤滑方式 | 可再潤滑 |
| 鎖緊套型號 | EL207-107W3 |
| 基礎外圈型號 | 207 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 3450 lbf 15300 N 15.30 kN |
| 基本額定動載荷 | 5800 lbf 25700 N 25.70 kN |
| 附件 | 雙面密封 |
| 重量 | 1.280 lb 0.581 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN A-UEL207-107D1M軸承尺寸規格
| 超一流帶偏心鎖緊套的外球面軸承，寬外圈 - 球面外圈 - 尺寸 | |
| d | 1-7/16 in 36.513 mm |
| D | 2.8346 in 72.000 mm |
| C | 0.7874 in 20.000 mm |
| B | 1.4803 in 37.600 mm |
| B1 | 2.0118 in 51.100 mm |
| r | 0.0591 in 1.500 mm |
| ds | 3/8-24 UNF |
| G | 0.2677 in 6.800 mm |
| d3 | 2.1850 in 55.500 mm |
| B5 | 0.6890 in 17.500 mm |
| S1 | 1.2717 in 32.300 mm |
| S | 0.7402 in 18.800 mm |
| F | 0.1811 in 4.600 mm |

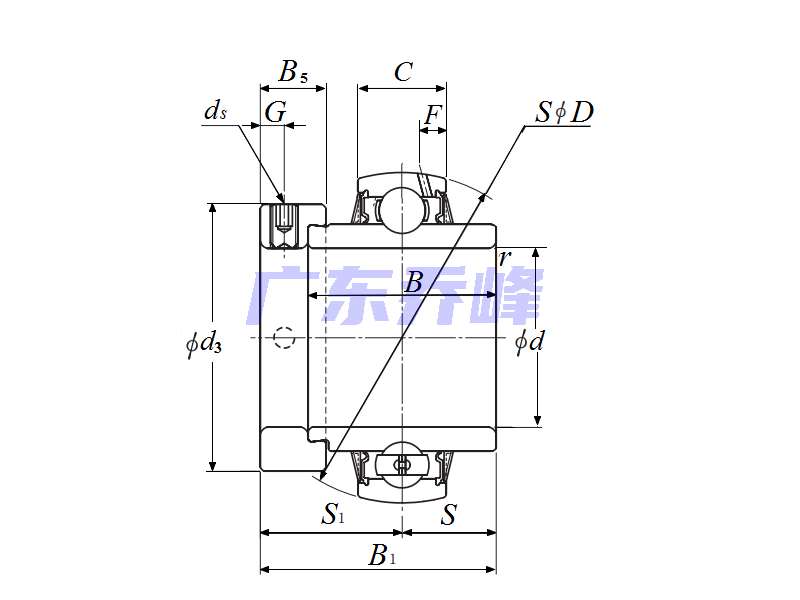

NTN A-UEL207-107D1M軸承尺寸圖
