NTN A-UCX18-308D1軸承代號說明
A
-
U
C
X
1
8
-
3
0
8
D
1
A-：從非鎖定機構側進行潤滑
UCX：寬內圈，緊定螺釘式，帶拋油環，中型承重
18：內徑系列：90 mm
-：內徑分隔符
308：內徑：3.5 in
D1：帶油槽油孔，可再潤滑
A-：
從非鎖定機構側進行潤滑
UCX：
寬內圈，緊定螺釘式，帶拋油環，中型承重
18：
內徑系列：90 mm
-：
內徑分隔符
308：
內徑：3.5 in
D1：
帶油槽油孔，可再潤滑
NTN A-UCX18-308D1軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 黑色氧化物 |
| 滾珠材質 | 鋼 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度等級 | ISO Class 0 |
| 性能 | 中等 |
| 鎖緊裝置 | 緊定螺釘 |
| 潤滑方式 | 可再潤滑 |
| 基本額定靜載荷 | 18400 lbf 82000 N 82.00 kN |
| 基本額定動載荷 | 24500 lbf 109000 N 109.00 kN |
| 附件 | 雙面密封 |
| 重量 | 12.831 lb 5.820 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN A-UCX18-308D1軸承尺寸規格
| 超一流帶緊定螺釘的外球面軸承，寬外圈 - 球面外圈 - 尺寸 | |
| d | 3-1/2 in 88.900 mm |
| D | 6.6929 in 170.000 mm |
| C | 1.5354 in 39.000 mm |
| B | 4.0945 in 104.000 mm |
| r | 0.0984 in 2.500 mm |
| ds | 9/16-18 UNF |
| G | 0.5512 in 14.000 mm |
| d4 | 4.6535 in 118.200 mm |
| S1 | 2.4055 in 61.100 mm |
| S | 1.6890 in 42.900 mm |
| F | 0.4134 in 10.500 mm |

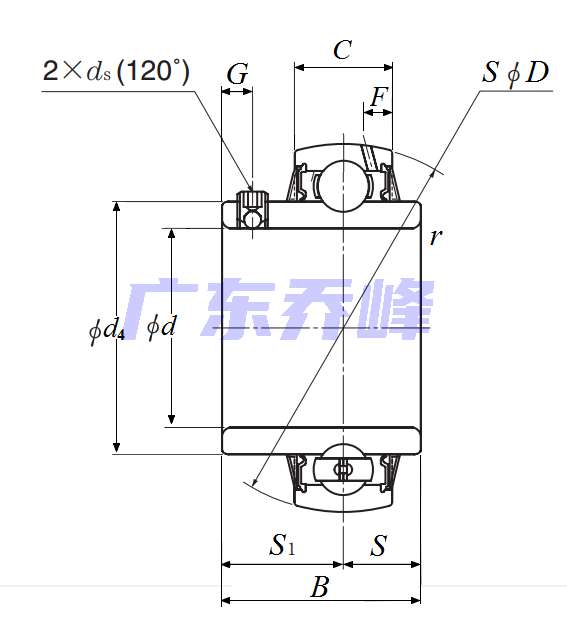

NTN A-UCX18-308D1軸承尺寸圖
NTN A-UCX18-308D1軸承相關配件/適用型號
| UCPX-3.1/2 | 詳細尺寸，d：88.900mm，h：101.60000mm，b：111.100mm，j：278.600mm，2b：203.200mm，r：355.600mm |
