NTN A-JEL211-200D1軸承代號說明
A
-
J
E
L
2
1
1
-
2
0
0
D
1
A-：從非鎖定機構側進行潤滑
JEL：窄內圈，帶偏心鎖環
2：系列：輕型承重
11：內徑系列：55 mm 系列
-：內徑分隔符
200：內徑：2 in
D1：帶油槽油孔，可再潤滑
A-：
從非鎖定機構側進行潤滑
JEL：
窄內圈，帶偏心鎖環
2：
系列：輕型承重
11：
內徑系列：55 mm 系列
-：
內徑分隔符
200：
內徑：2 in
D1：
帶油槽油孔，可再潤滑
NTN A-JEL211-200D1軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 2900轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 性能 | 標準 |
| 結構 | 單列 |
| 鎖緊裝置 | 偏心鎖緊套 |
| 鎖緊裝置型號 | EL211-200 |
| 潤滑方式 | 可再潤滑 |
| 基礎外圈型號 | 211 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 6550 lbf 29200 N 29.20 kN |
| 基本額定動載荷 | 9750 lbf 43500 N 43.50 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN A-JEL211-200D1軸承尺寸規格
| 超一流帶偏心鎖緊套的外球面軸承，狹窄內圈 - 球面外圈 - 尺寸 | |
| d | 2 in 50.800 mm |
| D | 3.9370 in 100.000 mm |
| C | 0.9449 in 24.000 mm |
| B | 1.2795 in 32.500 mm |
| B1 | 1.9055 in 48.400 mm |
| r | 0.0787 in 2.000 mm |
| ds | 3/8-24 UNF |
| G | 0.3150 in 8.000 mm |
| d3 | 2.9921 in 76.000 mm |
| B5 | 0.8150 in 20.700 mm |
| S1 | 1.4331 in 36.400 mm |
| S | 0.4724 in 12.000 mm |
| F | 0.1811 in 4.600 mm |

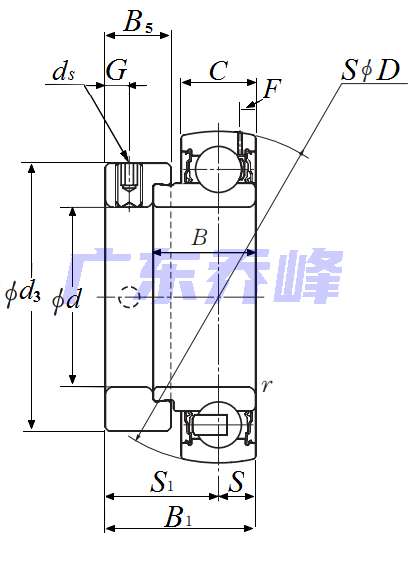

NTN A-JEL211-200D1軸承尺寸圖
NTN A-JEL211-200D1軸承相關配件/適用型號
| JELP-2 | 詳細尺寸，d：50.800mm，h：63.50000mm，b：60.300mm，j：176.200mm，2b：126.200mm，r：219.100mm |
| JELPL-2 | 詳細尺寸，d：50.800mm，h：61.90000mm，b：60.300mm，j：176.200mm，2b：123.800mm，r：219.100mm |
| JELFLU-2 | 詳細尺寸，d：50.800mm，h：216.70000mm，b：49.200mm，r：134.100mm |
| JELFU-2 | 詳細尺寸，d：50.800mm，c：20.600mm，b：49.200mm，j：130.200mm，r：162.700mm |
