NTN A-AR207-104D1軸承代號說明
A
-
A
R
2
0
7
-
1
0
4
D
1
A-：從非鎖定機構側進行潤滑
AR：窄內圈，緊定螺釘式
2：系列：輕型承重
07：內徑系列：35 mm 系列
-：內徑分隔符
104：內徑：1.25 in
D1：帶油槽油孔，可再潤滑
A-：
從非鎖定機構側進行潤滑
AR：
窄內圈，緊定螺釘式
2：
系列：輕型承重
07：
內徑系列：35 mm 系列
-：
內徑分隔符
104：
內徑：1.25 in
D1：
帶油槽油孔，可再潤滑
NTN A-AR207-104D1軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 黑色氧化物 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 4200轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度等級 | ISO Class 0 |
| 性能 | 標準 |
| 鎖緊裝置 | 緊定螺釘 |
| 潤滑方式 | 可再潤滑 |
| 基礎外圈型號 | 207 |
| 基本額定靜載荷 | 3450 lbf 15300 N 15.30 kN |
| 基本額定動載荷 | 5800 lbf 25700 N 25.70 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN A-AR207-104D1軸承尺寸規格
| 超一流帶緊定螺釘的外球面軸承，狹窄內圈 - 球面外圈 - 尺寸 | |
| d | 1-1/4 in 31.750 mm |
| D | 2.8346 in 72.000 mm |
| C | 0.7480 in 19.000 mm |
| B | 1.3780 in 35.000 mm |
| r | 0.0591 in 1.500 mm |
| ds | 1/4-28 UNF |
| G | 0.2362 in 6.000 mm |
| S1 | 1.0039 in 25.500 mm |
| S | 0.3740 in 9.500 mm |
| F | 0.1614 in 4.100 mm |

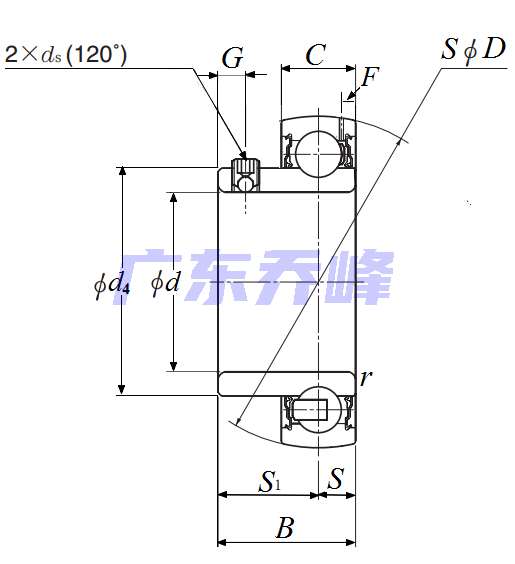

NTN A-AR207-104D1軸承尺寸圖
NTN A-AR207-104D1軸承相關配件/適用型號
| ARFU-1.1/4 | 詳細尺寸，d：31.750mm，c：16.700mm，b：35.700mm，j：92.100mm，r：118.300mm |
