NTN 7903CDLLB軸承代號說明
7
9
0
3
C
D
L
L
B
7：單列角接觸球軸承
9：尺寸系列：19系列
03：內徑：17 mm
CD：接觸角 15o
LLB：非接觸式丁腈橡膠密封
7：
單列角接觸球軸承
9：
尺寸系列：19系列
03：
內徑：17 mm
CD：
接觸角 15o
LLB：
非接觸式丁腈橡膠密封
NTN 7903CDLLB軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 高強度，兩片接合式，機加工 |
| 保持架材質 | 黃銅 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 51500轉/分鐘 |
| 密封型式 | 非接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | ISO Class 0 |
| 結構 | 單列 |
| 基本額定靜載荷 | 710 lbf 3150 N 3.15 kN |
| 基本額定動載荷 | 1180 lbf 5250 N 5.25 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 7903CDLLB軸承尺寸規格
| 密封角接觸球軸承 - 尺寸 | |
| d | 0.6693 in 17.000 mm |
| D | 1.1811 in 30.000 mm |
| B | 0.2756 in 7.000 mm |
| d1 | 0.7953 in 20.200 mm |
| da min | 0.7677 in 19.500 mm |
| D1 | 1.1024 in 28.000 mm |
| Db | 1.1339 in 28.800 mm |
| r | 0.0118 in 0.300 mm |
| r1 | 0.0059 in 0.150 mm |
| 接觸角 | 15 o |
| a | 0.2638 in 6.700 mm |
| Da max | 1.1024 in 28.000 mm |
| 雙列寬度 | 0.5512 in 14.000 mm |
| 三列寬度 | 0.8268 in 21.000 mm |
| 四列寬度 | 1.1024 in 28.000 mm |

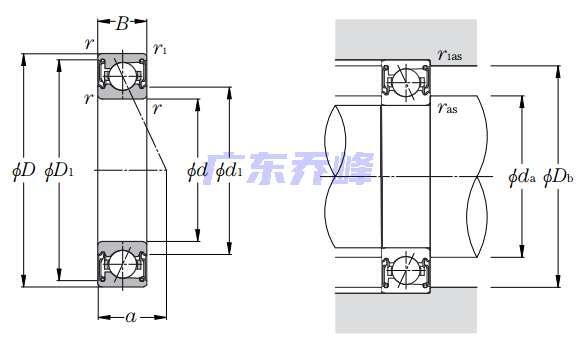

NTN 7903CDLLB軸承尺寸圖
