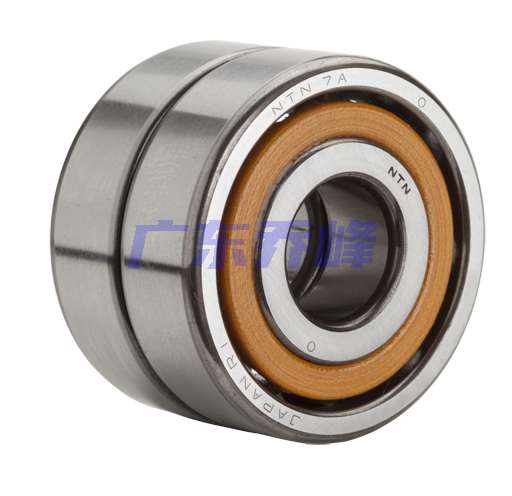

NTN 7302CGD2/GNP4軸承代號說明
7
3
0
2
C
G
D
2
/
G
N
P
4
7：角接觸球軸承，默認接觸角：30o
3：尺寸系列：03系列
02：內徑：15 mm
C：接觸角 15o
G：萬能配對
D2：GD2：一對可普遍安裝的軸承
/GN：正常預緊
P4：P4級精度
7：
角接觸球軸承，默認接觸角：30o
3：
尺寸系列：03系列
02：
內徑：15 mm
C：
接觸角 15o
G：
萬能配對
D2：
GD2：一對可普遍安裝的軸承
/GN：
正常預緊
P4：
P4級精度
NTN 7302CGD2/GNP4軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 30000轉/分鐘 |
| 極限轉速-脂潤滑 | 23000轉/分鐘 |
| 精度 | ISO Class 4 |
| 結構 | 雙列 |
| 預緊力 | 一般水平 |
| 基本額定靜載荷 | 3100 lbf 13700 N 13.70 kN |
| 基本額定動載荷 | 4850 lbf 21600 N 21.60 kN |
| 附件 | 開式 |
| 重量 | 0.357 lb 0.162 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 7302CGD2/GNP4軸承尺寸規格
| 雙聯角接觸球軸承 - 萬能平頂軸承 | |
| d | 0.5906 in 15.000 mm |
| D | 1.6535 in 42.000 mm |
| B | 0.5118 in 13.000 mm |
| 2B | 1.0236 in 26.000 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 15 o |
| da min | 0.8071 in 20.500 mm |
| db min | 0.7677 in 19.500 mm |
| Da max | 1.4370 in 36.500 mm |
| Db max | 1.4764 in 37.500 mm |
| ras max | 0.0394 in 1.000 mm |
| r1as max | 0.0236 in 0.600 mm |

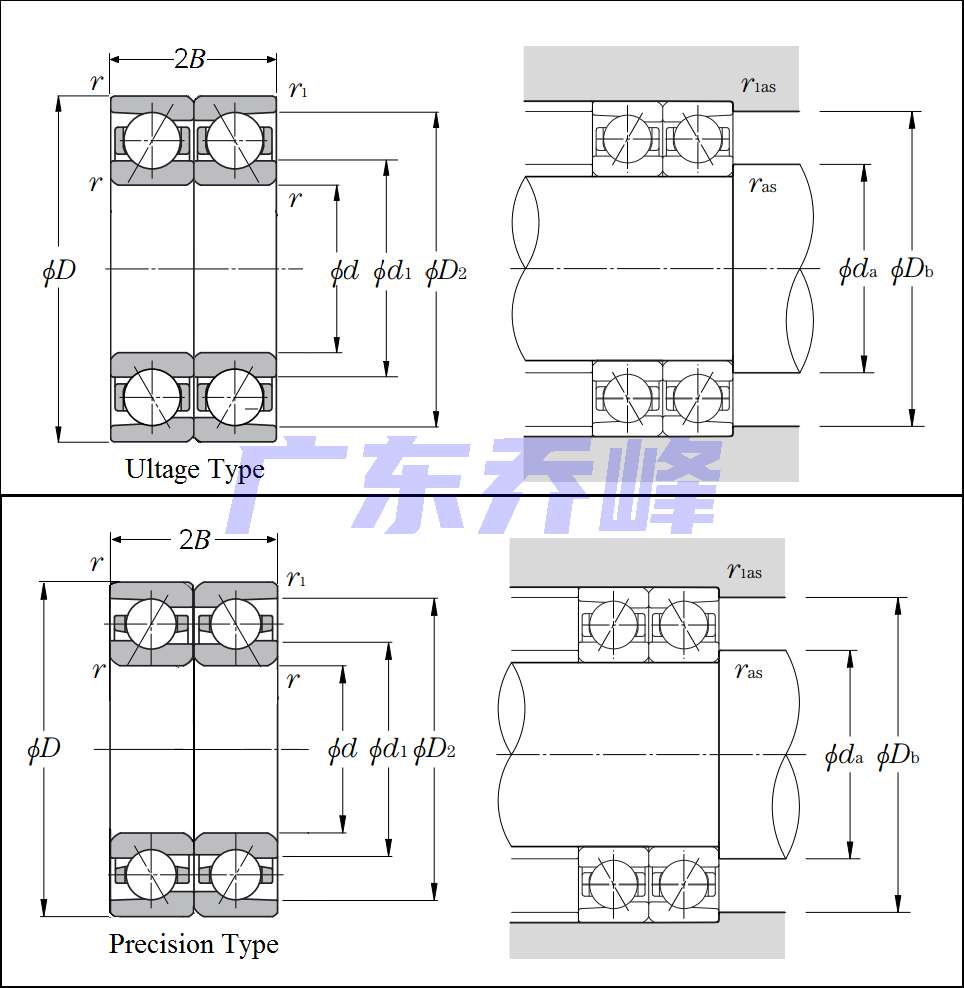

NTN 7302CGD2/GNP4軸承尺寸圖
