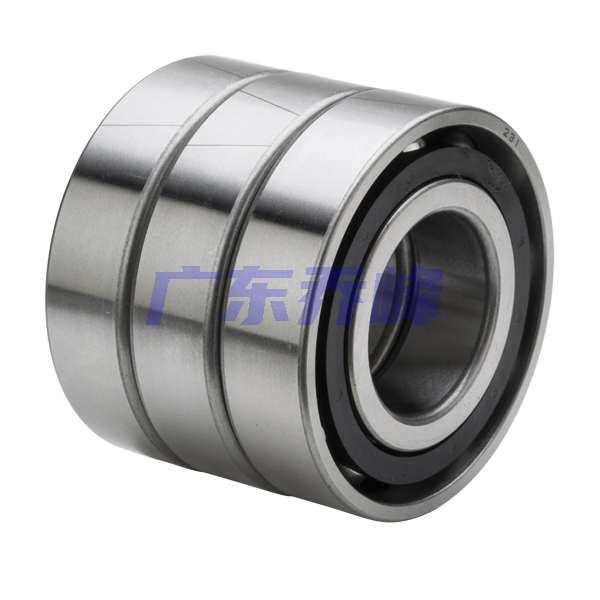

NTN 7210BT1DBT/GNP4軸承代號說明
7
2
1
0
B
T
1
D
B
T
/
G
N
P
4
7：角接觸球軸承，默認接觸角：30o
2：尺寸系列：02系列
10：內徑：50 mm
B：接觸角 40o
T1：機加工酚醛樹脂保持架
DBT：三列組配 / \ \
/GN：正常預緊
P4：P4級精度
7：
角接觸球軸承，默認接觸角：30o
2：
尺寸系列：02系列
10：
內徑：50 mm
B：
接觸角 40o
T1：
機加工酚醛樹脂保持架
DBT：
三列組配 / \ \
/GN：
正常預緊
P4：
P4級精度
NTN 7210BT1DBT/GNP4軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 精度 | ISO Class 4 |
| 結構 | 三列 |
| 預緊力 | 一般水平 |
| 附件 | 開式 |
| 重量 | 3.056 lb 1.386 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 7210BT1DBT/GNP4軸承尺寸規格
| 多列角接觸球軸承 - 背對背配對 - 尺寸 | |
| d | 1.9685 in 50.000 mm |
| D | 3.5433 in 90.000 mm |
| B | 0.7874 in 20.000 mm |
| 總寬度 | 2.3622 in 60.000 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 40 o |
| da min | 2.2441 in 57.000 mm |
| Db max | 3.3661 in 85.500 mm |
| ras max | 0.0394 in 1.000 mm |
| r1as max | 0.0236 in 0.600 mm |

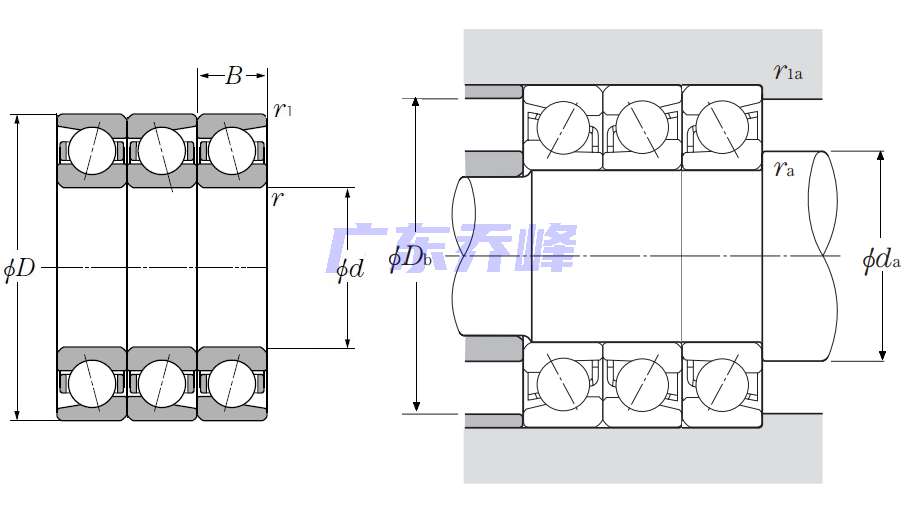

NTN 7210BT1DBT/GNP4軸承尺寸圖
