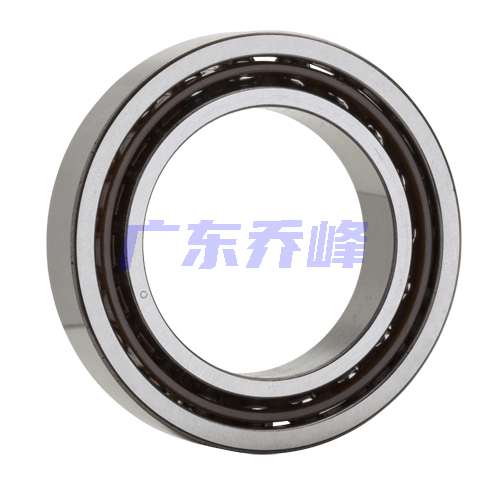

NTN-SNR 7022CV軸承代號說明
7
0
2
2
C
V
7：角接觸球軸承
0：尺寸系列：10系列
22：內徑：110 mm
C：接觸角 17o
V：高精度
7：
角接觸球軸承
0：
尺寸系列：10系列
22：
內徑：110 mm
C：
接觸角 17o
V：
高精度
NTN-SNR 7022CV軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 12500轉/分鐘 |
| 極限轉速-脂潤滑 | 8300轉/分鐘 |
| 結構 | 單列 |
| 基本額定靜載荷 | 22050 lbf 98000 N 98.00 kN |
| 基本額定動載荷 | 21825 lbf 97000 N 97.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR 7022CV軸承尺寸規格
| 單列角接觸球軸承，高精度 - 尺寸 | |
| d | 4.3307 in 110.000 mm |
| D | 6.6929 in 170.000 mm |
| B | 1.1024 in 28.000 mm |
| r2 max | 0.0787 in 2.000 mm |
| r3 max | 0.0394 in 1.000 mm |
| 接觸角 | 15 o |
| a（負荷中心） | 1.2992 in 33.000 mm |
| d2 | 5.0000 in 127.000 mm |
| D1 | 6.0236 in 153.000 mm |
| D4 | 6.2992 in 160.000 mm |
| D5 | 0.1772 in 5.2756 mm |
| E | 4.500 in 134.000 mm |
| 雙列寬度 | 2.2047 in 56.000 mm |
| 三列寬度 | 3.3071 in 84.000 mm |
| 四列寬度 | 4.4094 in 112.000 mm |

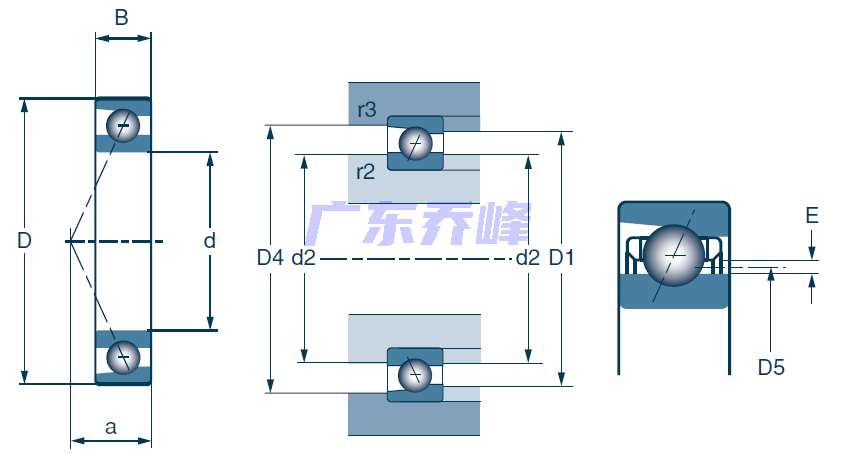

NTN-SNR 7022CV軸承尺寸圖
