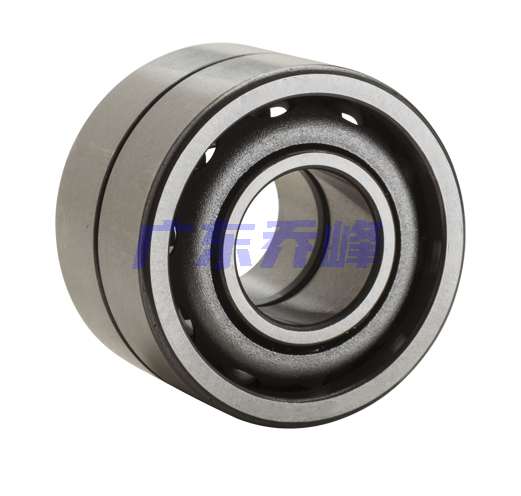

NTN-SNR 7016HVDUJ74軸承代號說明
7
0
1
6
H
V
D
U
J
7
4
7：角接觸球軸承
0：尺寸系列：10系列
16：內徑：80 mm
H：接觸角 25o
V：高精度
DU：通用配對
J7：輕微預緊
4：P4S標準精度，ISO 4級（相當于ABEC 7）
7：
角接觸球軸承
0：
尺寸系列：10系列
16：
內徑：80 mm
H：
接觸角 25o
V：
高精度
DU：
通用配對
J7：
輕微預緊
4：
P4S標準精度，ISO 4級（相當于ABEC 7）
NTN-SNR 7016HVDUJ74軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 精度 | ISO Class 4 |
| 結構 | 雙列 |
| 預緊力 | 輕型 |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR 7016HVDUJ74軸承尺寸規格
| 雙聯角接觸球軸承，高精度 - 萬能平頂軸承 - 尺寸 | |
| d | 3.1496 in 80.000 mm |
| D | 4.9213 in 125.000 mm |
| B | 0.8661 in 22.000 mm |
| 2B | 1.7323 in 44.000 mm |
| r2 max | 0.0433 in 1.100 mm |
| r3 max | 0.0236 in 0.600 mm |
| 接觸角 | 25 o |
| d2 | 3.6614 in 93.000 mm |
| D1 | 4.4094 in 112.000 mm |
| D4 | 4.6260 in 117.500 mm |
| D5 | 3.8583 in 98.000 mm |
| E | 0.1378 in 3.500 mm |
NTN-SNR 7016HVDUJ74軸承尺寸圖
