NTN-SNR 7008HVQ21J84軸承代號說明
7
0
0
8
H
V
Q
2
1
J
8
4
7：角接觸球軸承
0：尺寸系列：10系列
08：內徑：40 mm
H：接觸角 25o
V：高精度
Q21：四列配對 / / \ \
J8：中度預緊
4：P4S標準精度，ISO 4級（相當于ABEC 7）
7：
角接觸球軸承
0：
尺寸系列：10系列
08：
內徑：40 mm
H：
接觸角 25o
V：
高精度
Q21：
四列配對 / / \ \
J8：
中度預緊
4：
P4S標準精度，ISO 4級（相當于ABEC 7）
NTN-SNR 7008HVQ21J84軸承技術規格
| 類型 | 角接觸球軸承 |
| 材質 | 高碳鉻鋼 |
| 內孔型式 | 圓柱孔 |
| 預緊力 | 中型 |
| 附件 | 開式 |
| 精度 | ISO Class 4 |
| 結構 | 四列 |
| 保持架材質 | 酚醛樹脂 |
| 保持架型式 | 分層型 |
| 滾珠材質 | 鋼 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR 7008HVQ21J84軸承尺寸規格
| 四列角接觸球軸承，機床用，Q21系列 - 尺寸 | |
| d | 1.5748 in 40.000 mm |
| D | 2.6772 in 68.000 mm |
| B | 0.5906 in 15.000 mm |
| 總寬度 | 2.3622 in 60.000 mm |
| r2 | 0.0394 in 1.000 mm |
| r3 | 0.0236 in 0.600 mm |
| d2 | 1.9370 in 49.200 mm |
| D4 | 2.4331 in 61.800 mm |
| D5 | 2.0394 in 51.800 mm |
| E | 0.1004 in 2.550 mm |
| 接觸角 | 25 o |

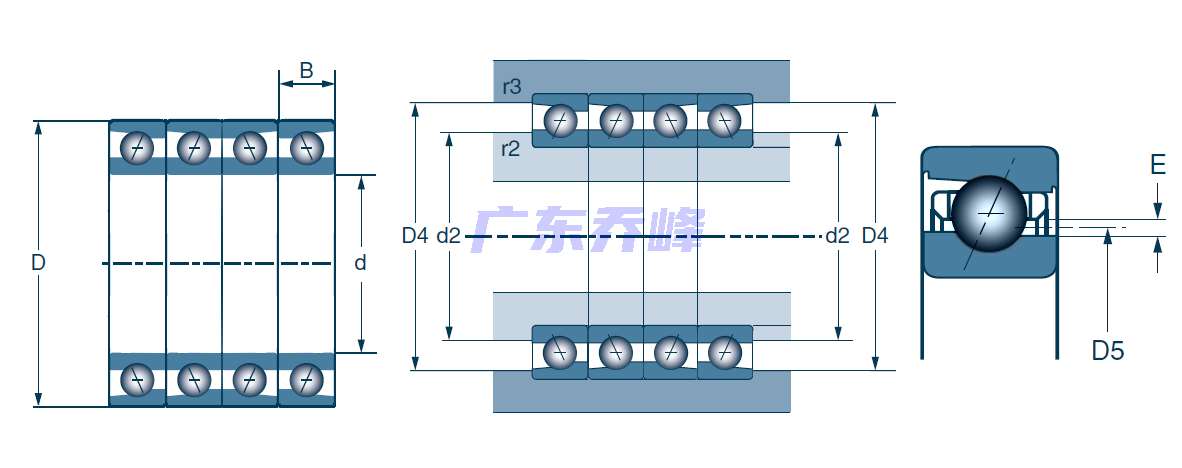

NTN-SNR 7008HVQ21J84軸承尺寸圖
