NTN 6916LBC3軸承代號說明
6
9
1
6
L
B
C
3
6：深溝球軸承
9：尺寸系列：09系列
16：內徑：80 mm
LB：單面非接觸式密封
C3：C3游隙
6：
深溝球軸承
9：
尺寸系列：09系列
16：
內徑：80 mm
LB：
單面非接觸式密封
C3：
C3游隙
NTN 6916LBC3軸承技術規格
| 類型 | 深溝球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 6700轉/分鐘 |
| 極限轉速-脂潤滑 | 5700轉/分鐘 |
| 密封型式 | 非接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | ISO Class 0 |
| 結構 | 單列 |
| 系數 | 105.0 |
| 徑向游隙 | C3 |
| 基本額定靜載荷 | 5400 lbf 24000 N 24.00 kN |
| 基本額定動載荷 | 6200 lbf 27600 N 27.60 kN |
| 附件 | 單面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 6916LBC3軸承尺寸規格
| 單列深溝球軸承 - 單面密封（非接觸式橡膠密封） - 尺寸 | |
| d | 3.1496 in 80.000 mm |
| D | 4.3307 in 110.000 mm |
| B | 0.6299 in 16.000 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 3.3465 in 85.000 mm |
| da max | 3.4646 in 88.000 mm |
| Da max | 4.1339 in 105.000 mm |
| ras max | 0.0394 in 1.000 mm |

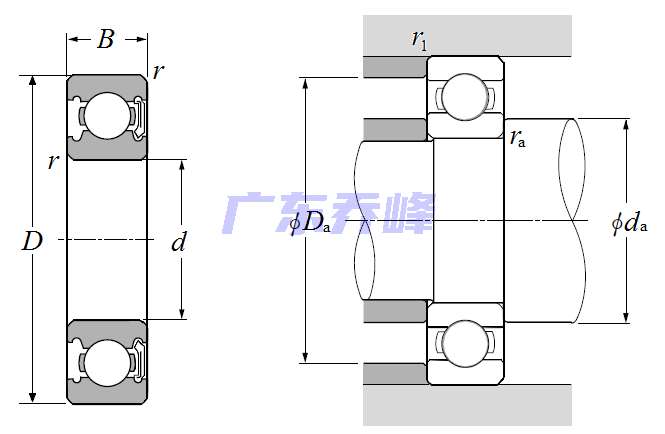

NTN 6916LBC3軸承尺寸圖
