NTN 6814ZZN軸承代號說明
6
8
1
4
Z
Z
N
6：深溝球軸承
8：尺寸系列：08系列
14：內徑：70 mm
ZZ：雙面帶防塵蓋
N：帶止動槽
6：
深溝球軸承
8：
尺寸系列：08系列
14：
內徑：70 mm
ZZ：
雙面帶防塵蓋
N：
帶止動槽
NTN 6814ZZN軸承技術規格
| 類型 | 深溝球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 6900轉/分鐘 |
| 密封型式 | 無 |
| 密封圈材質 | 無 |
| 精度 | Class 0 |
| 結構 | 單列 |
| 系數 | 16.1 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 2680 lbf 11900 N 11.90 kN |
| 基本額定動載荷 | 3000 lbf 13400 N 13.40 kN |
| 附件 | 雙面防塵蓋 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 6814ZZN軸承尺寸規格
| 單列深溝球軸承 - 雙面防塵蓋，帶止動環槽 - 尺寸 | |
| d | 2.7559 in 70.000 mm |
| D | 3.5433 in 90.000 mm |
| B | 0.3937 in 10.000 mm |
| D1 | 3.4606 in 87.900 mm |
| a | 0.0669 in 1.700 mm |
| b | 0.0512 in 1.300 mm |
| r | 0.0236 in 0.600 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 2.9134 in 74.000 mm |
| da max | 2.9724 in 75.500 mm |
| Da max | 3.3858 in 86.000 mm |
| ras max | 0.0236 in 0.600 mm |

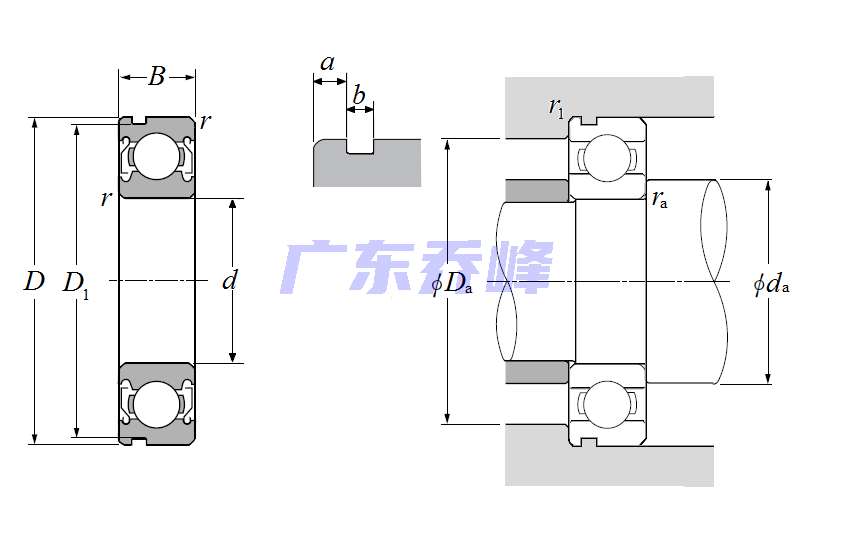

NTN 6814ZZN軸承尺寸圖
