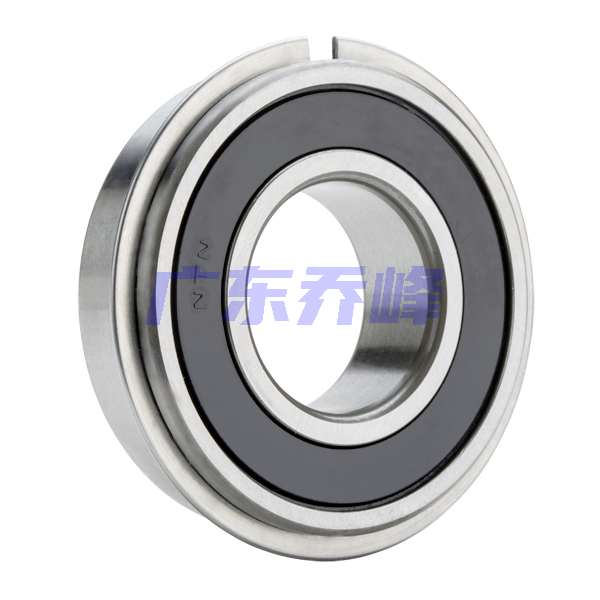

NTN 6303LLBNRC3軸承代號說明
6
3
0
3
L
L
B
N
R
C
3
6：深溝球軸承
3：尺寸系列：03系列
03：內徑：17 mm
LLB：雙面非接觸式密封
NR：帶止動環和止動槽
C3：C3游隙
6：
深溝球軸承
3：
尺寸系列：03系列
03：
內徑：17 mm
LLB：
雙面非接觸式密封
NR：
帶止動環和止動槽
C3：
C3游隙
NTN 6303LLBNRC3軸承技術規格
| 類型 | 深溝球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 16000轉/分鐘 |
| 密封型式 | 非接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | ISO Class 0 |
| 結構 | 單列 |
| 系數 | 12.2 |
| 徑向游隙 | C3 |
| 基本額定靜載荷 | 1470 lbf 6550 N 6.55 kN |
| 基本額定動載荷 | 3370 lbf 15000 N 15.00 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 6303LLBNRC3軸承尺寸規格
| 單列深溝球軸承 - 雙面密封（非接觸式橡膠密封）帶止動環 - 尺寸 | |
| d | 0.6693 in 17.000 mm |
| D | 1.8504 in 47.000 mm |
| B | 0.5512 in 14.000 mm |
| D1 | 1.7559 in 44.600 mm |
| D2 | 2.0748 in 52.700 mm |
| a | 0.0969 in 2.460 mm |
| f | 0.0441 in 1.120 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 0.8661 in 22.000 mm |
| da max | 0.9843 in 25.000 mm |
| Da max | 1.6535 in 42.000 mm |
| ras max | 0.0394 in 1.000 mm |

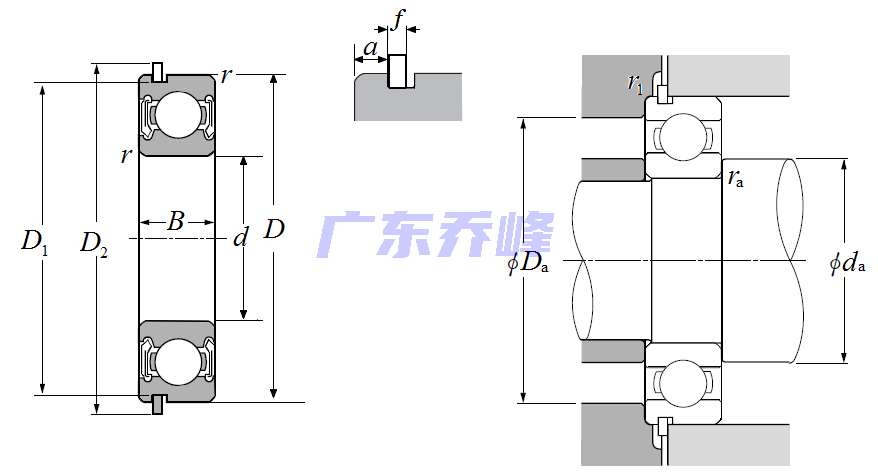

NTN 6303LLBNRC3軸承尺寸圖
