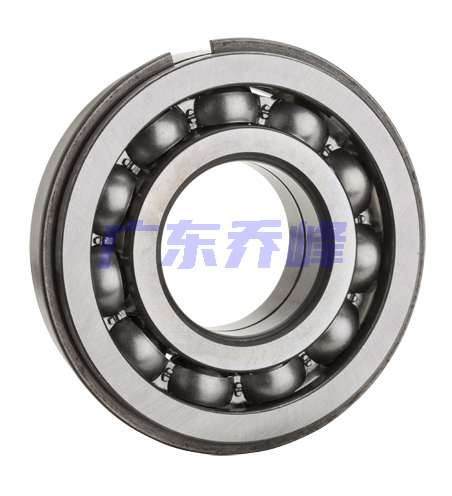

NTN 63/22NR軸承代號說明
6
3
/
2
2
N
R
6：深溝球軸承
3：尺寸系列：03系列
/：分隔符
22：內徑：22 mm
NR：帶止動環和止動槽
6：
深溝球軸承
3：
尺寸系列：03系列
/：
分隔符
22：
內徑：22 mm
NR：
帶止動環和止動槽
NTN 63/22NR軸承技術規格
| 類型 | 深溝球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 15000轉/分鐘 |
| 極限轉速-脂潤滑 | 13000轉/分鐘 |
| 樣式 | 徑向滾珠軸承 |
| 精度 | ISO Class 0 |
| 結構 | 單列 |
| 系數 | 12.4 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 2080 lbf 9250 N 9.25 kN |
| 基本額定動載荷 | 4580 lbf 20400 N 20.40 kN |
| 附件 | 開式 |
| 重量 | 0.395 lb 0.179 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 63/22NR軸承尺寸規格
| 單列深溝球軸承 - 開式帶止動環 - 尺寸 | |
| d | 0.8661 in 22.000 mm |
| D | 2.2047 in 56.000 mm |
| B | 0.6299 in 16.000 mm |
| D1 | 2.1102 in 53.600 mm |
| D2 | 2.4291 in 61.700 mm |
| a | 0.0969 in 2.460 mm |
| f | 0.0441 in 1.120 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 1.1220 in 28.500 mm |
| da max | 1.2205 in 31.000 mm |
| Da max | 1.9488 in 49.500 mm |
| ras max | 0.0394 in 1.000 mm |

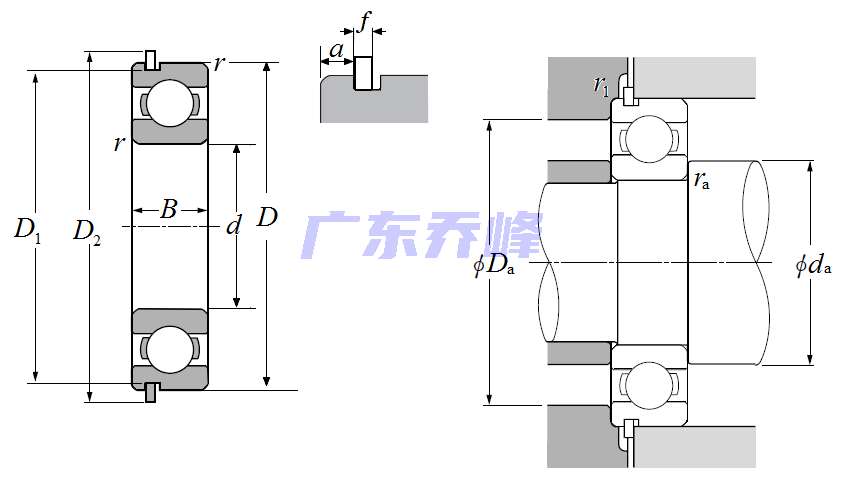

NTN 63/22NR軸承尺寸圖
