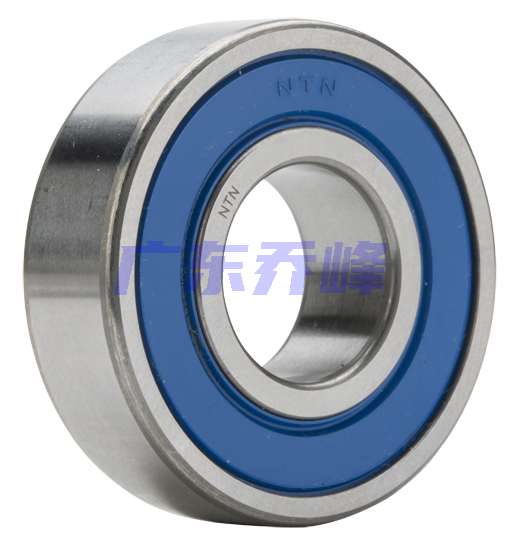

NTN 6203LLHV59軸承代號說明
6
2
0
3
L
L
H
V
5
9
6：深溝球軸承
2：尺寸系列：02系列
03：內徑：17 mm
LLH：雙面輕接觸式橡膠密封
V59：特定其他后綴分組
6：
深溝球軸承
2：
尺寸系列：02系列
03：
內徑：17 mm
LLH：
雙面輕接觸式橡膠密封
V59：
特定其他后綴分組
NTN 6203LLHV59軸承技術規格
| 類型 | 深溝球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 玻璃纖維增強 |
| 保持架材質 | 尼龍 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 24500轉/分鐘 |
| 密封型式 | 輕微接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | ISO Class 0 |
| 結構 | 單列 |
| 系數 | 12.8 |
| 徑向游隙 | 特殊游隙 |
| 基本額定靜載荷 | 1030 lbf 4600 N 4.60 kN |
| 基本額定動載荷 | 2380 lbf 10600 N 10.60 kN |
| 附件 | 雙面密封 |
| 重量 | 0.150 lb 0.068 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 6203LLHV59軸承尺寸規格
| 單列深溝球軸承 - 雙面密封（輕接觸橡膠密封） - 尺寸 | |
| d | 0.6693 in 17.000 mm |
| D | 1.5748 in 40.000 mm |
| B | 0.4724 in 12.000 mm |
| r | 0.0236 in 0.600 mm |
| r1 | 0.0197 in 0.500 mm |
| da max | 0.9055 in 23.000 mm |
| ras max | 0.0236 in 0.600 mm |

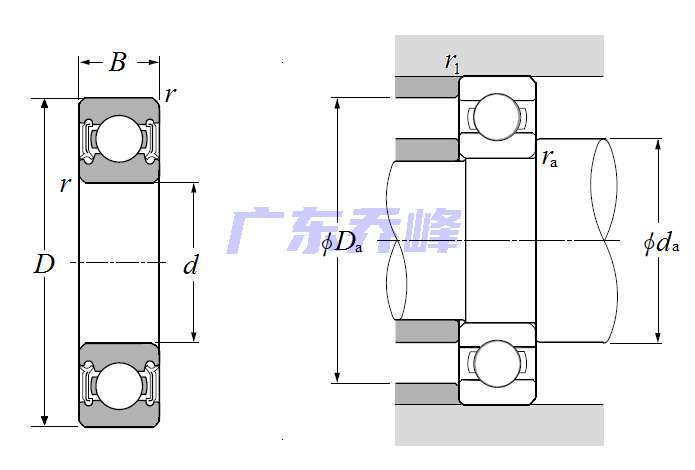

NTN 6203LLHV59軸承尺寸圖
