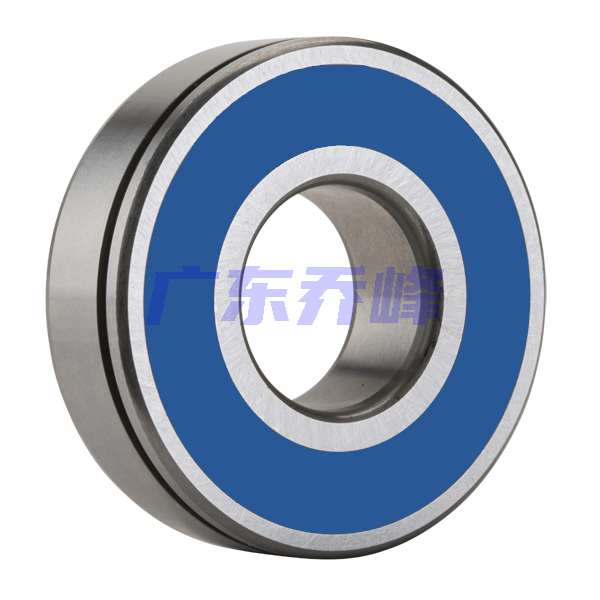

NTN 6202LHN軸承代號說明
6
2
0
2
L
H
N
6：深溝球軸承
2：尺寸系列：02系列
02：內徑：15 mm
LH：單面輕接觸式密封
N：帶止動槽
6：
深溝球軸承
2：
尺寸系列：02系列
02：
內徑：15 mm
LH：
單面輕接觸式密封
N：
帶止動槽
NTN 6202LHN軸承技術規格
| 類型 | 滾珠軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 極限轉速-油潤滑 | 23000轉/分鐘 |
| 極限轉速-脂潤滑 | 19000轉/分鐘 |
| 密封型式 | 輕微接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | Class 0 |
| 結構 | 單列 |
| 系數 | 12.7 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 810 lbf 3600 N 3.60 kN |
| 基本額定動載荷 | 1930 lbf 8600 N 8.60 kN |
| 附件 | 單面密封 |
| 重量 | 0.099 lb 0.045 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 6202LHN軸承尺寸規格
| 單列深溝球軸承 - 單面密封（輕接觸橡膠密封）帶止動環槽 - 尺寸 | |
| d | 0.5906 in 15.000 mm |
| D | 1.3780 in 35.000 mm |
| B | 0.4331 in 11.000 mm |
| D1 | 1.3059 in 33.170 mm |
| a | 0.0811 in 2.060 mm |
| b | 0.0531 in 1.350 mm |
| r | 0.0236 in 0.600 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 0.7480 in 19.000 mm |
| da max | 0.7874 in 20.000 mm |
| Da max | 1.2205 in 31.000 mm |
| ras max | 0.0236 in 0.600 mm |

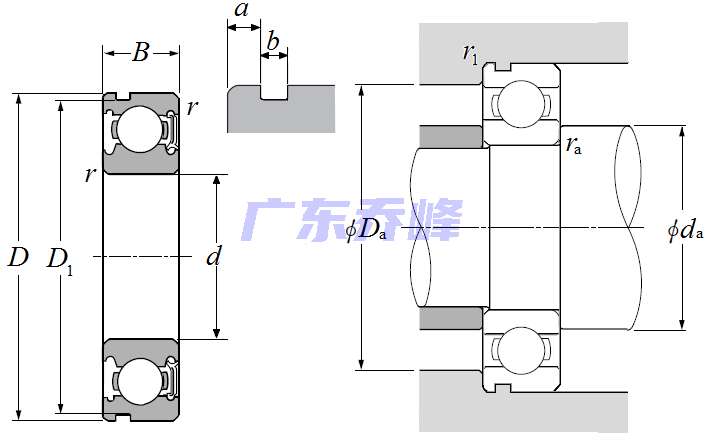

NTN 6202LHN軸承尺寸圖
