NTN 6024ZNR軸承代號說明
6
0
2
4
Z
N
R
6：深溝球軸承
0：尺寸系列：10系列
24：內徑：120 mm
Z：單面帶防塵蓋
NR：帶止動環和止動槽
6：
深溝球軸承
0：
尺寸系列：10系列
24：
內徑：120 mm
Z：
單面帶防塵蓋
NR：
帶止動環和止動槽
NTN 6024ZNR軸承技術規格
| 類型 | 深溝球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 4100轉/分鐘 |
| 極限轉速-脂潤滑 | 3500轉/分鐘 |
| 精度 | ISO Class 0 |
| 結構 | 單列 |
| 系數 | 15.9 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 17900 lbf 79500 N 79.50 kN |
| 基本額定動載荷 | 21130 lbf 94000 N 94.00 kN |
| 附件 | 單面防塵蓋 |
| 重量 | 4.828 lb 2.190 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 6024ZNR軸承尺寸規格
| 單列深溝球軸承 - 單面防塵蓋帶止動環 - 尺寸 | |
| d | 4.7244 in 120.000 mm |
| D | 7.0866 in 180.000 mm |
| B | 1.1024 in 28.000 mm |
| D1 | 6.8370 in 173.660 mm |
| D2 | 7.5945 in 192.900 mm |
| a | 0.1461 in 3.710 mm |
| f | 0.1220 in 3.1 mm |
| r | 0.0787 in 2.000 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 5.0787 in 129.000 mm |
| da max | 5.3543 in 136.000 mm |
| Da max | 6.7323 in 171.000 mm |
| ras max | 0.0787 in 2.000 mm |

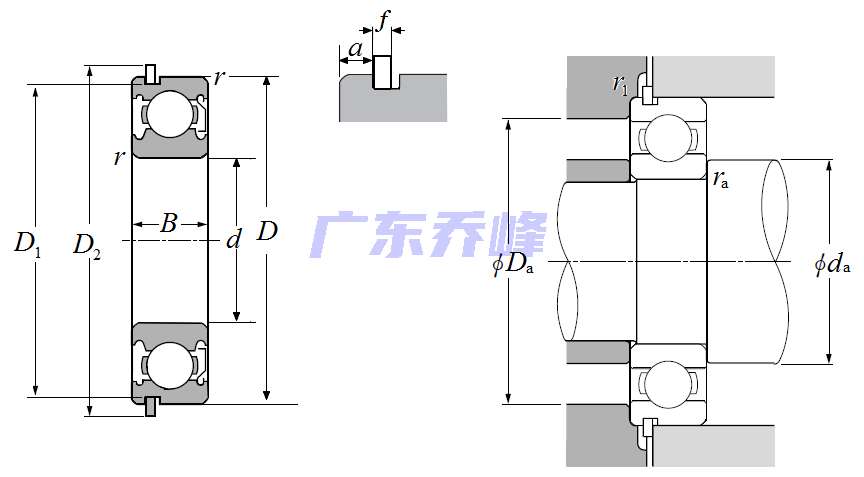

NTN 6024ZNR軸承尺寸圖
