NTN 6016LBN軸承代號說明
6
0
1
6
L
B
N
6：深溝球軸承
0：尺寸系列：10系列
16：內徑：80 mm
LB：單面非接觸式密封
N：帶止動槽
6：
深溝球軸承
0：
尺寸系列：10系列
16：
內徑：80 mm
LB：
單面非接觸式密封
N：
帶止動槽
NTN 6016LBN軸承技術規(guī)格
| 類型 | 滾珠軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 極限轉速-油潤滑 | 6200轉/分鐘 |
| 極限轉速-脂潤滑 | 5300轉/分鐘 |
| 密封型式 | 非接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | Class 0 |
| 結構 | 單列 |
| 系數 | 15.6 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 9000 lbf 40000 N 40.00 kN |
| 基本額定動載荷 | 11910 lbf 53000 N 53.00 kN |
| 附件 | 單面密封 |
| 重量 | 1.883 lb 0.854 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 6016LBN軸承尺寸規(guī)格
| 單列深溝球軸承 - 單面密封（非接觸式橡膠密封）帶止動環(huán)槽 - 尺寸 | |
| d | 3.1496 in 80.000 mm |
| D | 4.9213 in 125.000 mm |
| B | 0.8661 in 22.000 mm |
| D1 | 4.7331 in 120.220 mm |
| a | 0.1130 in 2.870 mm |
| b | 0.1220 in 3.100 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 3.4055 in 86.500 mm |
| da max | 3.6024 in 91.500 mm |
| Da max | 4.6654 in 118.500 mm |
| ras max | 0.0394 in 1.000 mm |

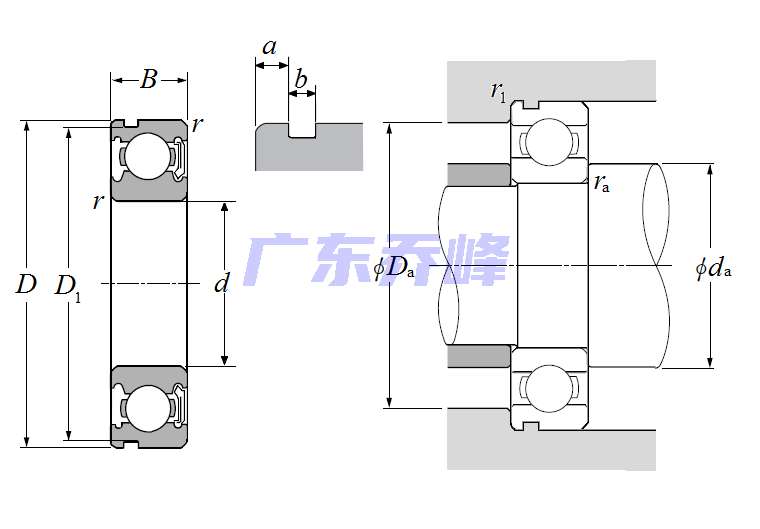

NTN 6016LBN軸承尺寸圖
