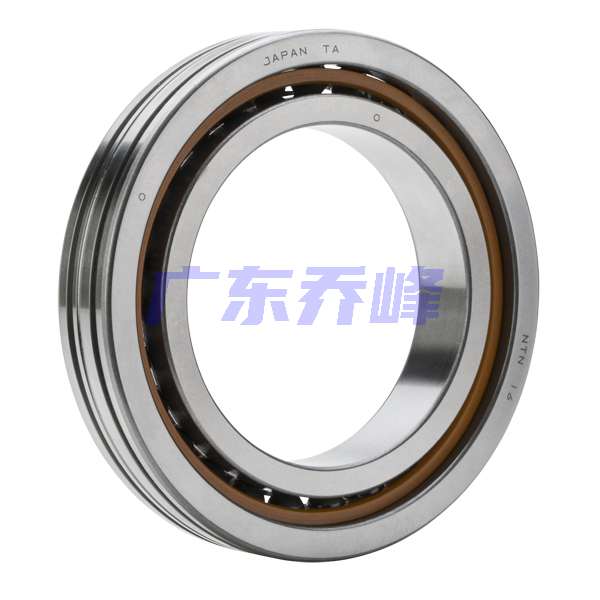

NTN 5S-2LA-HSL017軸承代號說明
5
S
-
2
L
A
-
H
S
L
0
1
7
5S-：陶瓷球軸承
2LA-：改進表面處理的特殊材料
HSL：環保型角接觸球軸承HSL Ultage型，默認接觸角 20o
0：尺寸系列：10系列
17：內徑：85 mm
5S-：
陶瓷球軸承
2LA-：
改進表面處理的特殊材料
HSL：
環保型角接觸球軸承HSL Ultage型，默認接觸角 20o
0：
尺寸系列：10系列
17：
內徑：85 mm
NTN 5S-2LA-HSL017軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 26200轉/分鐘 |
| 結構 | 單列 |
| 基本額定靜載荷 | 4050 lbf 18100 N 18.10 kN |
| 基本額定動載荷 | 6050 lbf 27000 N 27.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 5S-2LA-HSL017軸承尺寸規格
| 環保型角接觸球軸承 - HSL Ultage系列 - 尺寸 | |
| d | 3.3465 in 85.000 mm |
| D | 5.1181 in 130.000 mm |
| B | 0.8661 in 22.000 mm |
| d1 | 4.0079 in 101.800 mm |
| D2 | 4.6220 in 117.400 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 20 o |
| a | 1.2087 in 30.700 mm |
| da min | 3.6220 in 92.000 mm |
| Db max | 4.9409 in 125.500 mm |
| r1as max | 0.0236 in 0.600 mm |
| l min | 0.3543 in 9.000 mm |
| 雙列寬度 | 1.7323 in 44.000 mm |
| 三列寬度 | 2.5984 in 66.000 mm |
| 四列寬度 | 3.4646 in 88.000 mm |
NTN 5S-2LA-HSL017軸承尺寸圖
