NTN 5S-2LA-HSFL010AD軸承代號說明
5
S
-
2
L
A
-
H
S
F
L
0
1
0
A
D
5S-：陶瓷球軸承
2LA-：改進表面處理的特殊材料
HSFL：環保型角接觸球軸承.HSFL型
0：尺寸系列：10系列
10：內徑：50 mm
AD：接觸角 25o
5S-：
陶瓷球軸承
2LA-：
改進表面處理的特殊材料
HSFL：
環保型角接觸球軸承.HSFL型
0：
尺寸系列：10系列
10：
內徑：50 mm
AD：
接觸角 25o
NTN 5S-2LA-HSFL010AD軸承技術規格
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 50000轉/分鐘 |
| 結構 | 單列 |
| 基本額定靜載荷 | 1390 lbf 6200 N 6.20 kN |
| 基本額定動載荷 | 2270 lbf 10100 N 10.10 kN |
| 附件 | 開式 |
| 重量 | 0.595 lb 0.270 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 5S-2LA-HSFL010AD軸承尺寸規格
| 環保型角接觸球軸承 - HSFL型 - 尺寸 | |
| d | 1.9685 in 50.000 mm |
| D | 3.1496 in 80.000 mm |
| B | 0.6299 in 16.000 mm |
| d1 | 2.4252 in 61.600 mm |
| D2 | 2.7913 in 70.900 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 25 o |
| a | 0.9173 in 23.300 mm |
| da min | 2.1850 in 55.500 mm |
| Db max | 2.9724 in 75.500 mm |
| r1as max | 0.0236 in 0.600 mm |
| l min | 0.3346 in 8.500 mm |
| 雙列寬度 | 1.2598 in 32.000 mm |
| 三列寬度 | 1.8898 in 48.000 mm |
| 四列寬度 | 2.5197 in 64.000 mm |

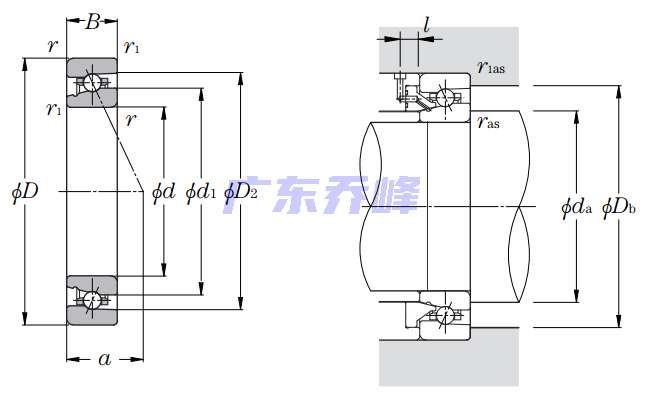

NTN 5S-2LA-HSFL010AD軸承尺寸圖
