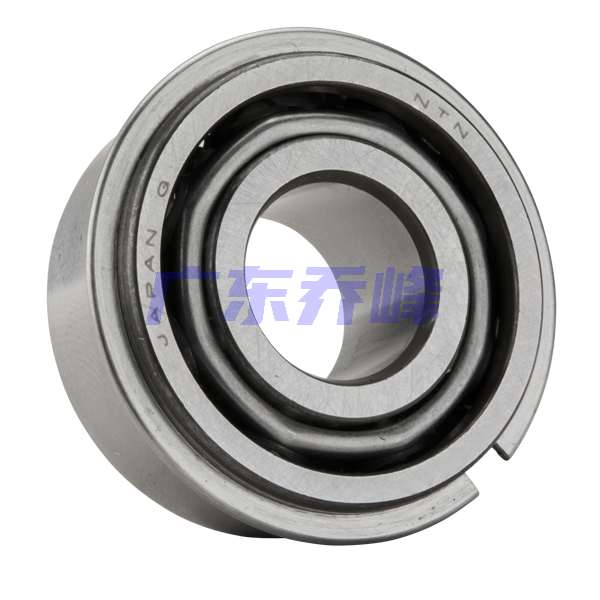

NTN 5315SNRC3軸承代號說明
5
3
1
5
S
N
R
C
3
5：雙列角接觸球軸承不帶填充槽
3：尺寸系列：03系列
15：內徑：75 mm
S：內部設計優化
NR：帶止動環和止動槽
C3：C3游隙
5：
雙列角接觸球軸承不帶填充槽
3：
尺寸系列：03系列
15：
內徑：75 mm
S：
內部設計優化
NR：
帶止動環和止動槽
C3：
C3游隙
NTN 5315SNRC3軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 外圈類型 | 直筒型 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 精度 | Class 0 |
| 結構 | 雙列 |
| 徑向游隙 | C3 |
| 基本額定靜載荷 | 32500 lbf 145000 N 145.00 kN |
| 基本額定動載荷 | 39000 lbf 173000 N 173.00 kN |
| 附件 | 開式 |
| 重量 | 12.522 lb 5.680 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 5315SNRC3軸承尺寸規格
| 雙列角接觸球軸承 - 開式帶止動環 - 尺寸 | |
| d | 2.9528 in 75.000 mm |
| D | 6.2992 in 160.000 mm |
| B | 2.6890 in 68.300 mm |
| A | 0.1831 in 4.650 mm |
| D2 | 6.6811 in 169.700 mm |
| D1 | 6.0909 in 154.710 mm |
| f | 0.1220 in 3.1 mm |
| r | 0.0827 in 2.100 mm |
| 接觸角 | 25 o |
| a | 3.8583 in 98.000 mm |
NTN 5315SNRC3軸承尺寸圖
