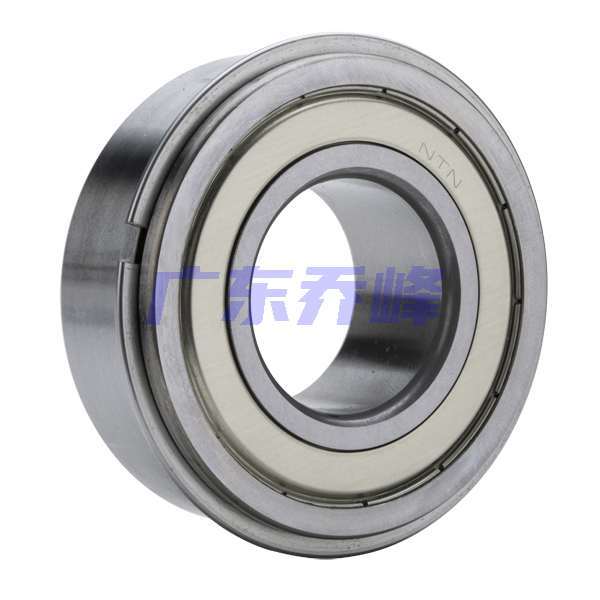

NTN 5313ST2ZZNR軸承代號說明
5
3
1
3
S
T
2
Z
Z
N
R
5：雙列角接觸球軸承不帶填充槽
3：尺寸系列：03系列
13：內徑：65 mm
S：內部設計優化
T2：模制塑料、尼龍或聚四氟乙烯保持架
ZZ：雙面帶防塵蓋
NR：帶止動環和止動槽
5：
雙列角接觸球軸承不帶填充槽
3：
尺寸系列：03系列
13：
內徑：65 mm
S：
內部設計優化
T2：
模制塑料、尼龍或聚四氟乙烯保持架
ZZ：
雙面帶防塵蓋
NR：
帶止動環和止動槽
NTN 5313ST2ZZNR軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 玻璃纖維增強 |
| 保持架材質 | 尼龍 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 3200轉/分鐘 |
| 密封型式 | 無 |
| 密封圈材質 | 無 |
| 精度 | Class 0 |
| 結構 | 雙列 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 26500 lbf 118000 N 118.00 kN |
| 基本額定動載荷 | 33500 lbf 149000 N 149.00 kN |
| 附件 | 雙面防塵蓋 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 5313ST2ZZNR軸承尺寸規格
| 雙列角接觸球軸承 - 雙面防塵蓋帶止動環 - 尺寸 | |
| d | 2.5591 in 65.000 mm |
| D | 5.5118 in 140.000 mm |
| B | 2.3110 in 58.700 mm |
| A | 0.1831 in 4.650 mm |
| D2 | 5.8937 in 149.700 mm |
| D1 | 5.3039 in 134.720 mm |
| f | 0.1220 in 3.1 mm |
| r | 0.0827 in 2.100 mm |
| a | 2.8858 in 73.300 mm |
NTN 5313ST2ZZNR軸承尺寸圖
