NTN 5307SWSC3軸承代號說明
5
3
0
7
S
W
S
C
3
5：雙列角接觸球軸承不帶填充槽
3：尺寸系列：03系列
07：內徑：35 mm
S：內部設計優化
WS：
C3：C3游隙
5：
雙列角接觸球軸承不帶填充槽
3：
尺寸系列：03系列
07：
內徑：35 mm
S：
內部設計優化
WS：
C3：
C3游隙
NTN 5307SWSC3軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 外圈類型 | 直筒型 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 精度 | Class 0 |
| 結構 | 雙列 |
| 徑向游隙 | C3 |
| 基本額定靜載荷 | 5300 lbf 23640 N 23.64 kN |
| 基本額定動載荷 | 6400 lbf 28460 N 28.46 kN |
| 附件 | 單面防塵蓋 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 5307SWSC3軸承尺寸規格
| 雙列角接觸球軸承 - 單面防塵蓋 - 尺寸 | |
| d | 1.3780 in 35.000 mm |
| D | 3.1496 in 80.000 mm |
| B | 1.3750 in 34.925 mm |
| r | 0.0600 in 1.524 mm |

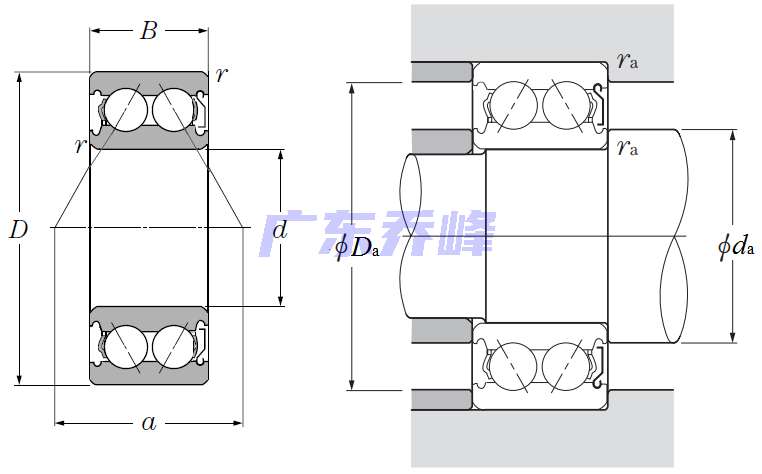

NTN 5307SWSC3軸承尺寸圖
