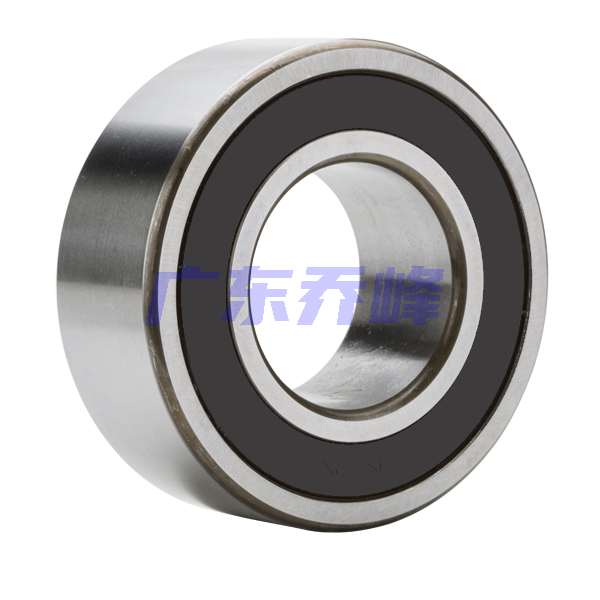

NTN 5211SALLBD1C2軸承代號說明
5
2
1
1
S
A
L
L
B
D
1
C
2
5：雙列角接觸球軸承不帶填充槽
2：尺寸系列：02系列
11：內徑：55 mm
S：內部設計優化
A：內部設計優化
LLB：雙面非接觸式密封
D1：帶油槽油孔，可再潤滑
C2：C2游隙
5：
雙列角接觸球軸承不帶填充槽
2：
尺寸系列：02系列
11：
內徑：55 mm
S：
內部設計優化
A：
內部設計優化
LLB：
雙面非接觸式密封
D1：
帶油槽油孔，可再潤滑
C2：
C2游隙
NTN 5211SALLBD1C2軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 外圈類型 | 直筒型 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 4300轉/分鐘 |
| 密封型式 | 非接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | Class 0 |
| 結構 | 雙列 |
| 徑向游隙 | C2 |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 5211SALLBD1C2軸承尺寸規格
| 雙列角接觸球軸承 - 雙面密封（非接觸式橡膠密封） - 尺寸 | |
| d | 2.1654 in 55.000 mm |
| D | 3.9370 in 100.000 mm |
| B | 1.3110 in 33.300 mm |
| r | 0.0591 in 1.500 mm |
| 接觸角 | 25 o |
| da min | 2.5197 in 64.000 mm |
| Da max | 3.5827 in 91.000 mm |
| ras max | 0.0591 in 1.500 mm |

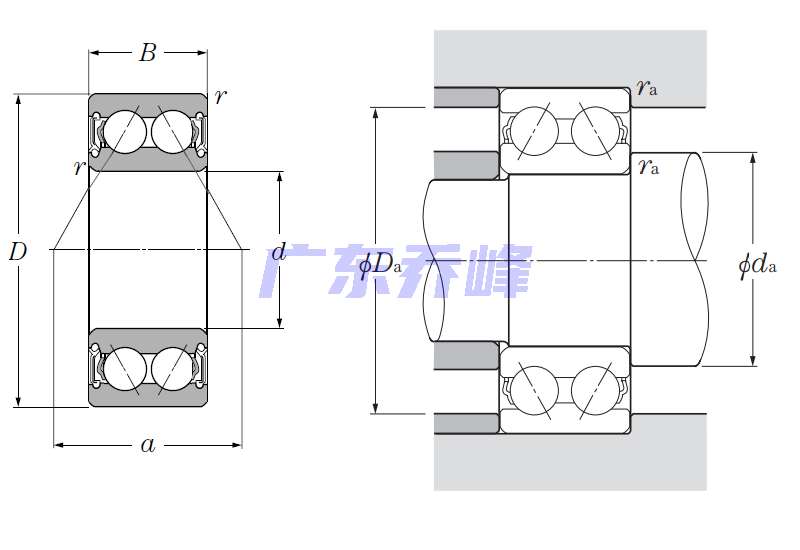

NTN 5211SALLBD1C2軸承尺寸圖
