NTN 5204SCLLU軸承代號說明
5
2
0
4
S
C
L
L
U
5：雙列角接觸球軸承不帶填充槽
2：尺寸系列：02系列
04：內徑：20 mm
S：內部設計優化
C：接觸角 15o
LLU：雙面接觸式密封
5：
雙列角接觸球軸承不帶填充槽
2：
尺寸系列：02系列
04：
內徑：20 mm
S：
內部設計優化
C：
接觸角 15o
LLU：
雙面接觸式密封
NTN 5204SCLLU軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 外圈類型 | 直筒型 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 10000轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | Class 0 |
| 結構 | 雙列 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 2400 lbf 10700 N 10.70 kN |
| 基本額定動載荷 | 3600 lbf 15900 N 15.90 kN |
| 附件 | 雙面密封 |
| 重量 | 0.344 lb 0.156 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 5204SCLLU軸承尺寸規格
| 雙列角接觸球軸承 - 雙面密封（接觸式橡膠密封） - 尺寸 | |
| d | 0.7874 in 20.000 mm |
| D | 1.8504 in 47.000 mm |
| B | 0.8110 in 20.600 mm |
| r | 0.0394 in 1.000 mm |
| 接觸角 | 25 o |
| a | 1.1024 in 28.000 mm |
| Da max | 1.6142 in 41.000 mm |
| ras max | 0.0394 in 1.000 mm |

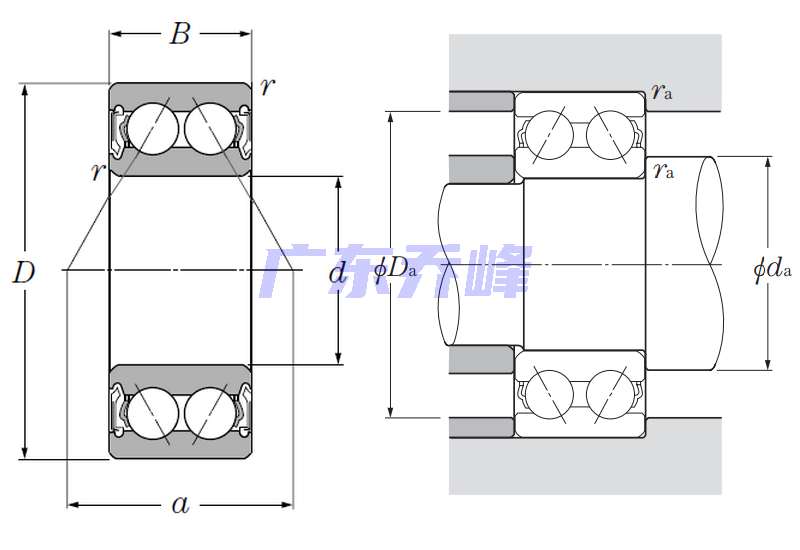

NTN 5204SCLLU軸承尺寸圖
