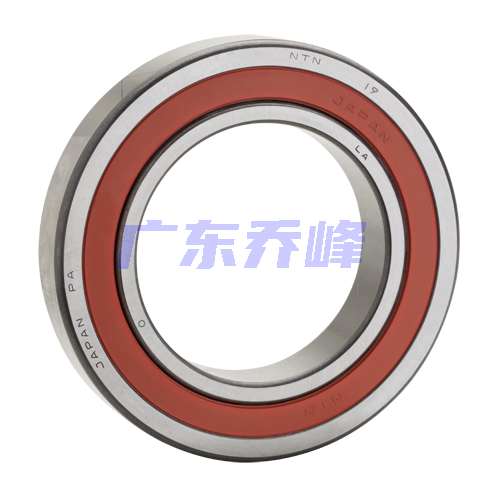

NTN 2LA-BNS014CLLB軸承代號說明
2
L
A
-
B
N
S
0
1
4
C
L
L
B
2LA-:改進表面處理的特殊材料
BNS:密封高速角接觸球軸承BNS Ultage型,默認接觸角 20o
0:尺寸系列:10系列
14:內徑:70 mm
C:接觸角 15o
LLB:非接觸式丁腈橡膠密封圈
2LA-:
改進表面處理的特殊材料
BNS:
密封高速角接觸球軸承BNS Ultage型,默認接觸角 20o
0:
尺寸系列:10系列
14:
內徑:70 mm
C:
接觸角 15o
LLB:
非接觸式丁腈橡膠密封圈
NTN 2LA-BNS014CLLB軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 酚醛樹脂 |
| 極限轉速-脂潤滑 | 14800轉/分鐘 |
| 密封型式 | 非接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 結構 | 單列 |
| 基本額定靜載荷 | 4450 lbf 19900 N 19.90 kN |
| 基本額定動載荷 | 5050 lbf 22400 N 22.40 kN |
| 附件 | 雙面密封 |
| 重量 | 1.455 lb 0.660 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
| 系數 | 10.8 |
| 混合陶瓷極限轉速-脂潤滑 | 14800轉/分鐘 |
| 混合陶瓷基本額定靜載荷 | 4450 lbf 19900 N 19.90 kN |
| 混合陶瓷基本額定動載荷 | 5050 lbf 22400 N 22.40 kN |
NTN 2LA-BNS014CLLB軸承尺寸規格
| 密封高速角接觸球軸承 - BNS Ultage系列 - 尺寸 | |
| d | 2.7559 in 70.000 mm |
| D | 4.3307 in 110.000 mm |
| B | 0.7874 in 20.000 mm |
| d1 | 3.2244 in 81.900 mm |
| d2 | 3.1811 in 80.800 mm |
| D1 | 3.8110 in 96.800 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 15 o |
| a | 0.7913 in 20.100 mm |
| da min | 2.8346 in 72.000 mm |
| db min | 2.7362 in 69.500 mm |
| Da max | 4.0551 in 103.000 mm |
| ras max | 0.0394 in 1.000 mm |
| r1as max | 0.0236 in 0.600 mm |
| 雙列寬度 | 1.5748 in 40.000 mm |
| 三列寬度 | 2.3622 in 60.000 mm |
| 四列寬度 | 3.1496 in 80.000 mm |

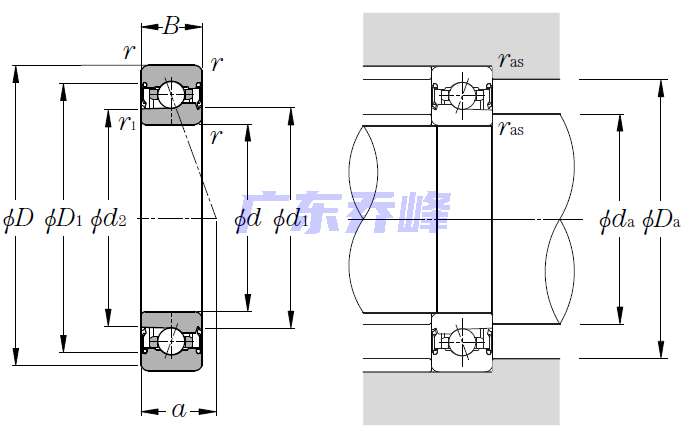

NTN 2LA-BNS014CLLB軸承尺寸圖
